グレーチングの小田原鋼材（株）　片岡産業　　細目　ノンスリップ　ますぶた　ボルト固定　

　

　　小田原鋼材�梶@　　　→休業日とお知らせ←

ＴＥＬ　０４６５−８３−５０４１

ＦＡＸ　０４６５−８３−５６１９　←クリックすると見積依頼用のシートがあります（ご利用下さい。）

見積依頼・注文はこちらから↑→　ｅ−ｍａｌｌ　k.odakou@future.ocn.ne.jp

＊数量により値引きもありますのでまずはお見積り下さい

定価の４０％ＯＦＦ！（業者価格）　掛率60％

業社価格とは　金物屋・建材屋・土木関係・建設関係・設備関係などを意味します

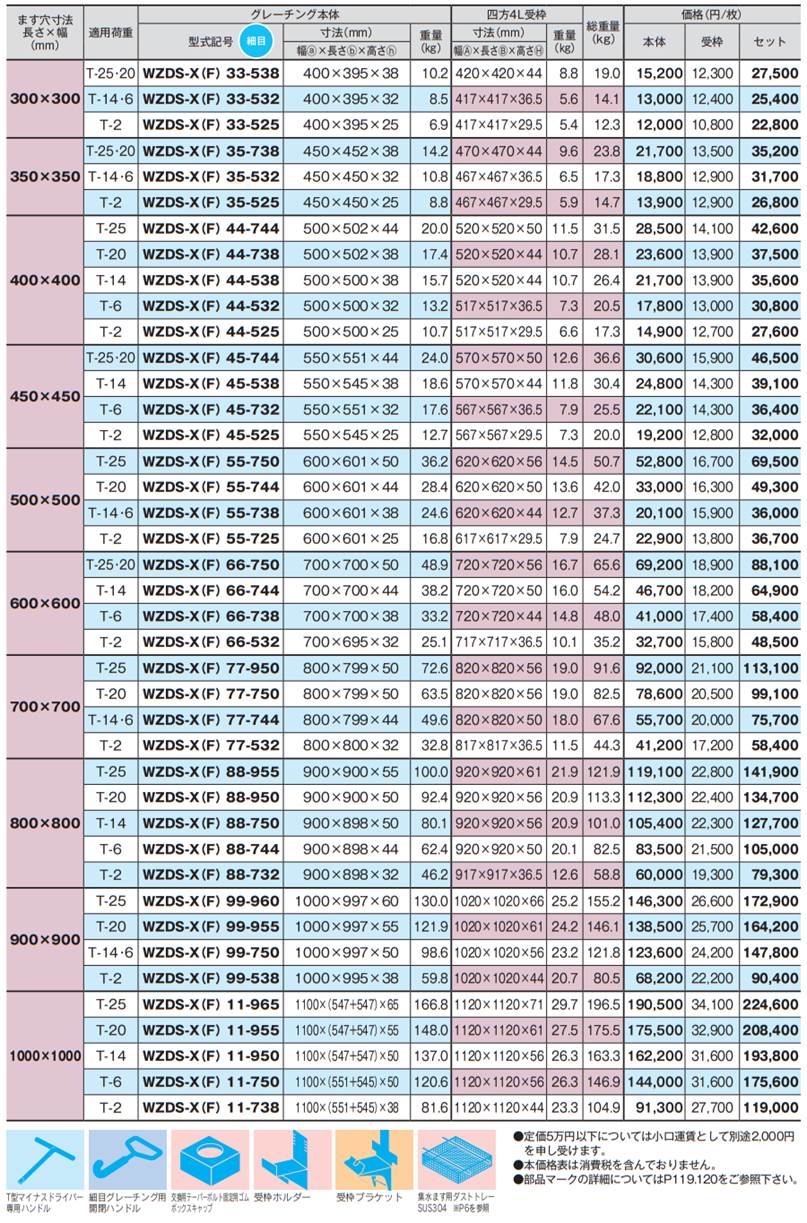

ます穴寸法 長さ×幅 （mm）	適用荷重	グレーチング本体				四方4Ｌ受枠				総重量(kg)	価格（円/枚）
		型式記号 細目	寸法(mm)		重量（�s）	寸法（mm）			重量（�s）		本体	受枠	セット
			幅 ａ x長さ ｂ x 高さ ｈ			幅 A x長さ B x 高さ H
300×300	T-25・20	WZDS-X(F) 33-538		400x395x38	10.2			420x420x44	8.8	19.0	17,500	14,500	32,000
	T-14・6	WZDS-X(F) 33-532		400x395x32	8.5			417x417x36.5	5.6	14.1	16,000	12,800	28,800
	T-2	WZDS-X(F) 33-525		400x395x25	6.9			417x417x29.5	5.4	12.3	13,600	12,400	26,000
350×350	T-25・20	WZDS-X(F) 35-738		450x452x38	14.2			470x470x44	9.6	23.8	23,100	15,300	38,400
	T-14・6	WZDS-X(F) 35-532		450x450x32	10.8			467x467x36.5	6.5	17.3	21,400	13,600	35,000
	T-2	WZDS-X(F) 35-525		450x450x25	8.8			467x467x29.5	5.9	14.7	18,300	13,100	31,400
400×400	T-25	WZDS-X(F) 44-744		500x502x44	20.0			520x520x50	11.5	31.5	31,200	16,400	47,600
	T-20	WZDS-X(F) 44-738		500x502x38	17.4			520x520x44	10.7	28.1	25,700	16,100	41,800
	T-14	WZDS-X(F) 44-538		500x500x38	15.7			520x520x44	10.7	26.4	23,500	16,100	39,600
	T-6	WZDS-X(F) 44-532		500x500x32	13.2			517x517x36.5	7.3	20.5	19,900	14,300	34,200
	T-2	WZDS-X(F) 44-525		500x500x25	10.7			517x517x29.5	6.6	17.3	16,800	13,800	30,600
450×450	T-25・20	WZDS-X(F) 45-744		550x551x44	24.0			570x570x50	12.6	36.6	34,700	17,200	51,900
	T-14	WZDS-X(F) 45-538		550x545x38	18.6			570x570x44	11.3	29.9	30,900	16,900	47,800
	T-6	WZDS-X(F) 45-732		550x551x32	17.6			567x567x36.5	7.9	25.5	28,700	15,100	43,800
	T-2	WZDS-X(F) 45-525		550x545x25	12.7			567x567x29.5	7.3	20.0	20,500	14,500	35,000
500×500	T-25	WZDS-X(F) 55-750		600x601x50	36.2			620x620x56	14.5	50.7	53,500	18,600	72,100
	T-20	WZDS-X(F) 55-744		600x601x44	28.4			620x620x50	13.6	42.0	37,000	18,000	55,000
	T-14・6	WZDS-X(F) 55-738		600x601x38	24.6			620x620x44	12.7	37.3	31,500	17,600	49,100
	T-2	WZDS-X(F) 55-725		600x601x25	16.8			617x617x29.5	7.9	24.7	26,800	15,100	41,900
600×600	T-25・20	WZDS-X(F) 66-750		700x700x50	48.9			720x720x56	16.7	65.6	71,700	20,300	92,000
	T-14	WZDS-X(F) 66-744		700x700x44	38.2			720x720x50	16.0	54.2	51,400	19,600	71,000
	T-6	WZDS-X(F) 66-738		700x700x38	33.2			720x720x44	14.8	48.0	44,800	19,200	64,000
	T-2	WZDS-X(F) 66-532		700x695x32	25.1			717x717x36.5	10.1	35.2	35,800	17,200	53,000
700×700	T-25	WZDS-X(F) 77-950		800x799x50	72.6			820x820x56	19.0	91.6	98,900	22,100	121,000
	T-20	WZDS-X(F) 77-750		800x799x50	63.5			820x820x56	19.0	82.5	92,900	22,100	115,000
	T-14・6	WZDS-X(F) 77-744		800x799x44	49.6			820x820x50	18.0	67.6	63,200	21,400	84,600
	T-2	WZDS-X(F) 77-532		800x800x32	32.8			817x817x36.5	11.5	44.3	45,800	18,800	64,600
800×800	T-25	WZDS-X(F) 88-955		900x900x55	100.0			920x920x61	21.9	121.9	129,500	24,500	154,000
	T-20	WZDS-X(F) 88-950		900x900x50	92.4			920x920x56	20.9	113.3	124,000	24,000	148,000
	T-14	WZDS-X(F) 88-750		900x898x50	80.1			920x920x56	20.9	101.0	114,000	24,000	138,000
	T-6	WZDS-X(F) 88-744		900x898x44	62.4			920x920x50	20.1	82.5	102,800	23,200	126,000
	T-2	WZDS-X(F) 88-732		900x898x32	46.2			917x917x36.5	12.2	58.4	67,200	20,400	87,600
900×900	T-25	WZDS-X(F) 99-960		1000x997x60	130.0			1020x1020x66	25.2	155.2	168,100	27,400	195,500
	T-20	WZDS-X(F) 99-955		1000x997x55	121.9			1020x1020x61	24.2	146.1	158,500	26,500	185,000
	T-14・6	WZDS-X(F) 99-750		1000x997x50	98.6			1020x1020x56	23.2	121.8	140,700	26,000	166,700
	T-2	WZDS-X(F) 99-538		1000x995x38	59.8			1020x1020x44	20.7	80.5	79,500	24,500	104,000
1000×1000	T-25	WZDS-X(F) 11-965		1100x(547+547)x65	166.8			1120x1120x71	29.7	196.5	216,100	35,900	252,000
	T-20	WZDS-X(F) 11-955		1100x(547+547)x55	148.0			1120x1120x61	27.5	175.5	205,100	33,900	239,000
	T-14	WZDS-X(F) 11-950		1100x(547+547)x50	137.0			1120x1120x56	26.3	163.3	181,800	33,200	215,000
	T-6	WZDS-X(F) 11-750		1100x(551+545)x50	120.6			1120x1120x56	26.3	146.9	160,800	33,200	194,000
	T-2	WZDS-X(F) 11-738		1100x(551+545)x38	81.6			1120x1120x44	23.3	104.9	103,400	31,600	135,000

＊規格外も作成可能です　ご相談下さい。

ＰＤＦの図面はこのページ下の方にあります　ご利用ください。

定価の４０％ＯＦＦ！（業者価格）　掛率60％

業社価格とは　金物屋・建材屋・土木関係・建設関係・設備関係などを意味します

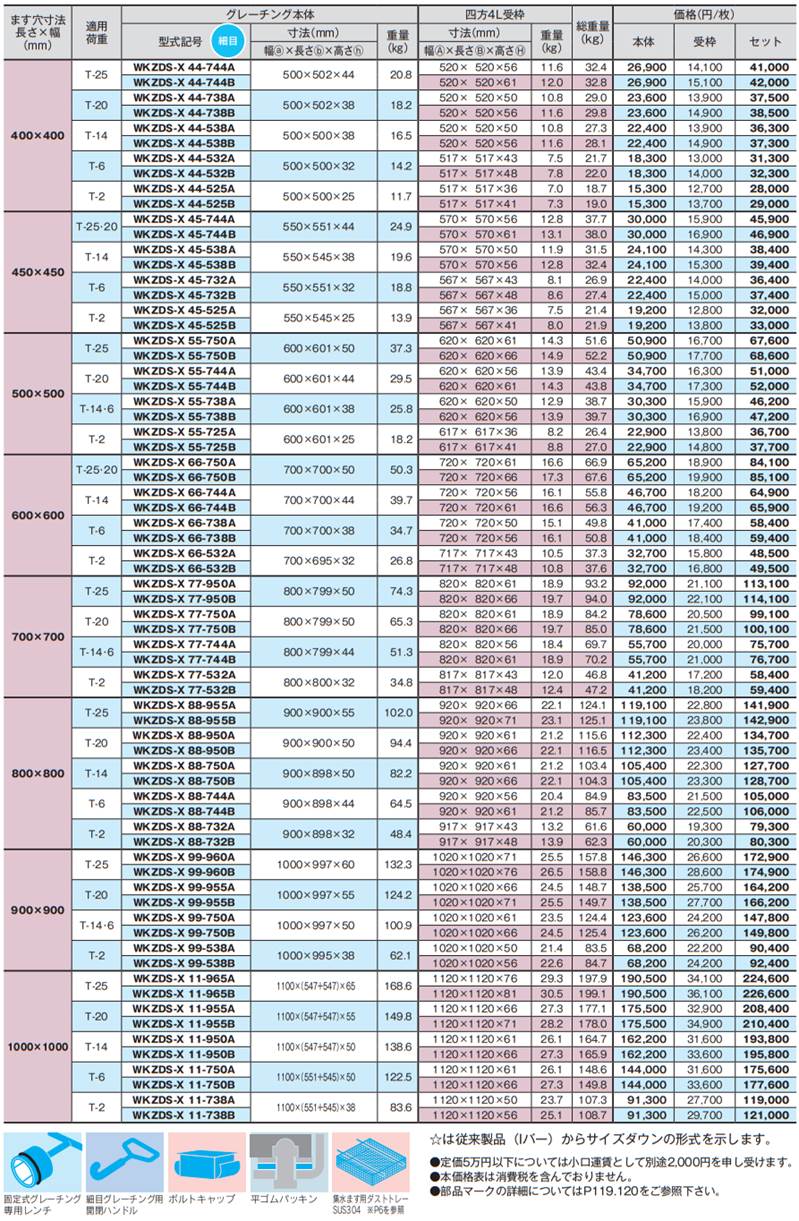

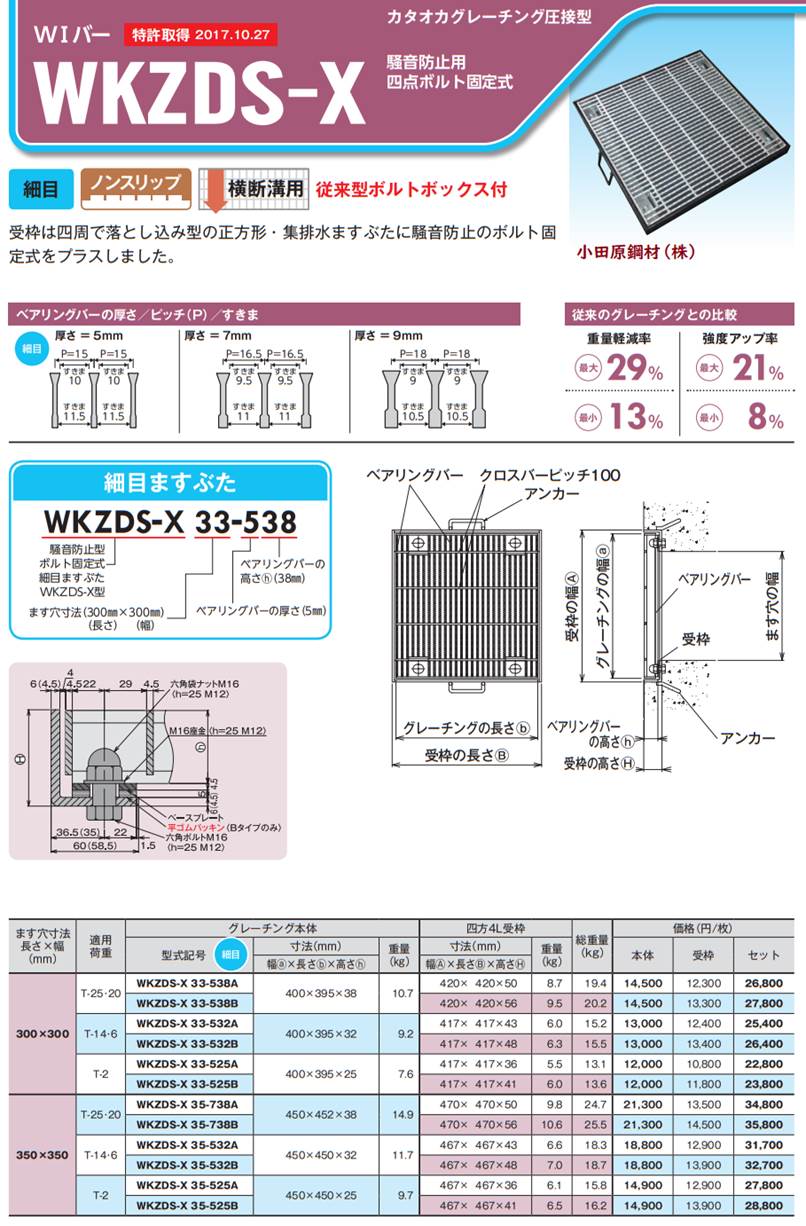

　通常ボルトタイプ（ＷＫＺＤＳ−Ｘ）

ます穴寸法 長さ×幅 （mm）	適用荷重	グレーチング本体			四方4Ｌ受枠			総重量(kg)	価格（円/枚）
		型式記号 細目	寸法(mm)	重量（�s）	寸法（mm）		重量（�s）		本体	受枠	セット
			幅 ａ x長さ ｂ x 高さ ｈ		幅 A x長さ B x 高さ H
300×300	T-25・20	WKZDS-X 33-538A	400x395x38	10.7		420×420×50	8.7	19.4	16,300	11,700	28,000
		WKZDS-X 33-538B				420×420×56	9.5	20.2	16,300	12,700	29,000
	T-14・6	WKZDS-X 33-532A	400x395x32	9.2		417×417×43	6.0	15.2	14,300	11,400	25,700
		WKZDS-X 33-532B				417×417×48	6.3	15.5	14,300	12,400	26,700
	T-2	WKZDS-X 33-525A	400x395x25	7.6		417×417×36	5.5	13.1	12,300	10,800	23,100
		WKZDS-X 33-525B				417×417×41	6.0	13.6	12,300	11,800	24,100
350×350	T-25・20	WKZDS-X 35-738A	450x452x38	14.9		470×470×50	9.8	24.7	22,500	12,500	35,000
		WKZDS-X 35-738B				470×470×56	10.6	25.5	22,500	13,500	36,000
	T-14・6	WKZDS-X 35-532A	450x450x32	11.7		467×467×43	6.6	18.3	17,800	12,200	30,000
		WKZDS-X 35-532B				467×467×48	7.0	18.7	17,800	13,200	31,000
	T-2	WKZDS-X 35-525A	450x450x25	9.7		467×467×36	6.1	15.8	15,500	11,500	27,000
		WKZDS-X 35-525B				467×467×41	6.5	16.2	15,500	12,500	28,000
400×400	T-25	WKZDS-X 44-744A	500x502x44	20.8		520×520×56	11.6	32.4	31,100	13,700	44,800
		WKZDS-X 44-744B				520×520×61	12.0	32.8	31,100	14,700	45,800
	T-20	WKZDS-X 44-738A	500x502x38	18.2		520×520×50	10.8	29.0	27,500	13,300	40,800
		WKZDS-X 44-738B				520×520×56	11.6	29.8	27,500	14,300	41,800
	T-14	WKZDS-X 44-538A	500x500x38	16.5		520×520×50	10.8	27.3	25,300	13,300	38,600
		WKZDS-X 44-538B				520×520×56	11.6	28.1	25,300	14,300	39,600
	T-6	WKZDS-X 44-532A	500x500x32	14.2		517×517×43	7.5	21.7	22,100	12,900	35,000
		WKZDS-X 44-532B				517×517×48	7.8	22.0	22,100	13,900	36,000
	T-2	WKZDS-X 44-525A	500x500x25	11.7		517×517×36	7.0	18.7	19,300	12,200	31,500
		WKZDS-X 44-525B				517×517×41	7.3	19.0	19,300	13,200	32,500
450×450	T-25・20	WKZDS-X 45-744A	550x551x44	24.9		570×570×56	12.8	37.7	36,400	14,500	50,900
		WKZDS-X 45-744B				570×570×61	13.1	38.0	36,400	15,500	51,900
	T-14	WKZDS-X 45-538A	550x545x38	19.6		570×570×50	11.9	31.5	28,500	14,100	42,600
		WKZDS-X 45-538B				570×570×56	12.8	32.4	28,500	15,100	43,600
	T-6	WKZDS-X 45-732A	550x551x32	18.8		567×567×43	8.1	26.9	26,800	13,700	40,500
		WKZDS-X 45-732B				567×567×48	8.6	27.4	26,800	14,700	41,500
	T-2	WKZDS-X 45-525A	550x545x25	13.9		567×567×36	7.5	21.4	22,100	12,900	35,000
		WKZDS-X 45-525B				567×567×41	8.0	21.9	22,100	13,900	36,000
500×500	T-25	WKZDS-X 55-750A	600x601x50	37.3		620×620×61	14.3	51.6	55,300	15,700	71,000
		WKZDS-X 55-750B				620×620×66	14.9	52.2	55,300	16,700	72,000
	T-20	WKZDS-X 55-744A	600x601x44	29.5		620×620×56	13.9	43.4	38,900	15,100	54,000
		WKZDS-X 55-744B				620×620×61	14.3	43.8	38,900	16,100	55,000
	T-14・6	WKZDS-X 55-738A	600x601x38	25.8		620×620×50	12.9	38.7	33,200	14,800	48,000
		WKZDS-X 55-738B				620×620×56	13.9	39.7	33,200	15,800	49,000
	T-2	WKZDS-X 55-725A	600x601x25	18.2		617×617×36	8.2	26.4	27,700	13,600	41,300
		WKZDS-X 55-725B				617×617×41	8.8	27.0	27,700	14,600	42,300
600×600	T-25・20	WKZDS-X 66-750A	700x700x50	50.3		720×720×61	16.6	66.9	73,300	17,700	91,000
		WKZDS-X 66-750B				720×720×66	17.3	67.6	73,300	18,700	92,000
	T-14	WKZDS-X 66-744A	700x700x44	39.7		720×720×56	16.1	55.8	52,800	17,200	70,000
		WKZDS-X 66-744B				720×720×61	16.6	56.3	52,800	18,200	71,000
	T-6	WKZDS-X 66-738A	700x700x38	34.7		720×720×50	15.1	49.8	46,600	16,400	63,000
		WKZDS-X 66-738B				720×720×56	16.1	50.8	46,600	17,400	64,000
	T-2	WKZDS-X 66-532A	700x695x32	26.8		717×717×43	10.5	37.3	38,800	15,800	54,600
		WKZDS-X 66-532B				717×717×48	10.8	37.6	38,800	16,800	55,600
700×700	T-25	WKZDS-X 77-950A	800x799x50	74.3		820×820×61	18.9	93.2	104,100	19,900	124,000
		WKZDS-X 77-950B				820×820×66	19.7	94.0	104,100	20,900	125,000
	T-20	WKZDS-X 77-750A	800x799x50	65.3		820×820×61	18.9	84.2	91,700	19,900	111,600
		WKZDS-X 77-750B				820×820×66	19.7	85.0	91,700	20,900	112,600
	T-14・6	WKZDS-X 77-744A	800x799x44	51.3		820×820×56	18.4	69.7	64,600	19,000	83,600
		WKZDS-X 77-744B				820×820×61	18.9	70.2	64,600	20,000	84,600
	T-2	WKZDS-X 77-532A	800x800x32	34.8		817×817×43	12.0	46.8	48,800	17,600	66,400
		WKZDS-X 77-532B				817×817×48	12.4	47.2	48,800	18,600	67,400
800×800	T-25	WKZDS-X 88-955A	900x900x55	102.0		920×920×66	22.1	124.1	134,000	22,400	156,400
		WKZDS-X 88-955B				920×920×71	23.1	125.1	134,000	23,400	157,400
	T-20	WKZDS-X 88-950A	900x900x50	94.4		920×920×61	21.2	115.6	126,300	21,700	148,000
		WKZDS-X 88-950B				920×920×66	22.1	116.5	126,300	22,700	149,000
	T-14	WKZDS-X 88-750A	900x898x50	82.2		920×920×61	21.2	103.4	115,300	21,700	137,000
		WKZDS-X 88-750B				920×920×66	22.1	104.3	115,300	22,700	138,000
	T-6	WKZDS-X 88-744A	900x898x44	64.5		920×920×56	20.4	84.9	102,300	21,000	123,300
		WKZDS-X 88-744B				920×920×61	21.2	85.7	102,300	22,000	124,300
	T-2	WKZDS-X 88-732A	900x898x32	48.4		917×917×43	13.2	61.6	69,000	20,000	89,000
		WKZDS-X 88-732B				917×917×48	13.9	62.3	69,000	21,000	90,000
900×900	T-25	WKZDS-X 99-960A	1000x997x60	132.3		1020×1020×71	25.5	157.8	172,400	26,600	199,000
		WKZDS-X 99-960B				1020×1020×76	26.5	158.8	172,400	29,600	202,000
	T-20	WKZDS-X 99-955A	1000x997x55	124.2		1020×1020×66	24.5	148.7	159,100	25,400	184,500
		WKZDS-X 99-955B				1020×1020×71	25.5	149.7	159,100	27,400	186,500
	T-14・6	WKZDS-X 99-750A	1000x997x50	100.9		1020×1020×61	23.5	124.4	141,200	24,800	166,000
		WKZDS-X 99-750B				1020×1020×66	24.5	125.4	141,200	26,800	168,000
	T-2	WKZDS-X 99-538A	1000x995x38	62.1		1020×1020×50	21.4	83.5	82,300	22,700	105,000
		WKZDS-X 99-538B				1020×1020×56	22.6	84.7	82,300	24,700	107,000
1000×1000	T-25	WKZDS-X 11-965A	1100x(547+547)x65	168.6		1120×1120×76	29.3	197.9	218,000	32,000	250,000
		WKZDS-X 11-965B				1120×1120×81	30.5	199.1	218,000	34,000	252,000
	T-20	WKZDS-X 11-955A	1100x(547+547)x55	149.8		1120×1120×66	27.3	177.1	207,000	30,000	237,000
		WKZDS-X 11-955B				1120×1120×71	28.2	178.0	207,000	32,000	239,000
	T-14	WKZDS-X 11-950A	1100x(547+547)x50	138.6		1120×1120×61	26.1	164.7	190,100	28,900	219,000
		WKZDS-X 11-950B				1120×1120×66	27.3	165.9	190,100	31,900	222,000
	T-6	WKZDS-X 11-750A	1100x(551+545)x50	122.5		1120×1120×61	26.1	148.6	168,300	28,900	197,200
		WKZDS-X 11-750B				1120×1120×66	27.3	149.8	168,300	31,900	200,200
	T-2	WKZDS-X 11-738A	1100x(551+545)x38	83.6		1120×1120×50	23.7	107.3	110,000	27,000	137,000
		WKZDS-X 11-738B				1120×1120×56	25.1	108.7	110,000	29,000	139,000

送料設定　（見積もりにて詳細お知らせいたします）関東〜関西の目安にして下さい。

定価の合計　５万円以上は送料無料の地域あります　北海道・東北・九州・四国・沖縄・離島など別途見積もりにて

定価の合計　５万円未満は１式　2.500円(税抜)　他地域別途　　　送料・単価は見積回答が優先となります　御了承下さい

＊個人宅への配送は　指定日にて配送予定です　（不在の無いようお願い致します）

業者向け配送ですので個人宅で不在の場合　再配送となり別途配送料が必要な場合があります　ご了承下さい

テーパーボルトタイプ　図面ダウンロード（ＰＤＦ）　↓

WZDS-X(F) 33-525.pdf　WZDS-X(F) 33-532.pdf　WZDS-X(F) 33-538.pdf

WZDS-X(F) 35-525.pdf　WZDS-X(F) 35-532.pdf　WZDS-X(F) 35-738.pdf　

WZDS-X(F) 44-525.pdf　WZDS-X(F) 44-532.pdf　WZDS-X(F) 44-538.pdf　WZDS-X(F) 44-738.pdf　WZDS-X(F) 44-744.pdf

WZDS-X(F) 45-525.pdf　WZDS-X(F) 45-732.pdf　WZDS-X(F) 45-538.pdf　WZDS-X(F) 45-744.pdf

WZDS-X(F) 55-725.pdf　WZDS-X(F) 55-738.pdf　WZDS-X(F) 55-744.pdf　WZDS-X(F) 55-750.pdf

WZDS-X(F) 66-532.pdf　WZDS-X(F) 66-738.pdf　WZDS-X(F) 66-744.pdf　WZDS-X(F) 66-750.pdf

WZDS-X(F) 77-532.pdf　WZDS-X(F) 77-744.pdf　WZDS-X(F) 77-750.pdf　WZDS-X(F) 77-950.pdf

WZDS-X(F) 88-732.pdf　WZDS-X(F) 88-744.pdf　WZDS-X(F) 88-750.pdf　WZDS-X(F) 88-950.pdf　WZDS-X(F) 88-955.pdf

WZDS-X(F) 99-538.pdf　WZDS-X(F) 99-750.pdf　WZDS-X(F) 99-955.pdf　WZDS-X(F) 99-960.pdf

WZDS-X(F) 11-738.pdf　WZDS-X(F) 11-750.pdf　WZDS-X(F) 11-950.pdf　WZDS-X(F) 11-955.pdf　WZDS-X(F) 11-965.pdf

通常ボルトタイプ　図面ダウンロード（ＰＤＦ）　↓

WKZDS-X 33-525A　WKZDS-X 33-525B　WKZDS-X 33-532A　WKZDS-X 33-532B　WKZDS-X 33-538A　WKZDS-X 33-538B

WKZDS-X 35-525A　WKZDS-X 35-525B　WKZDS-X 35-532A　WKZDS-X 35-532B　WKZDS-X 35-738A　WKZDS-X 35-738B

WKZDS-X 44-525A　WKZDS-X 44-525B　WKZDS-X 44-532A　WKZDS-X 44-532B　WKZDS-X 44-538A　WKZDS-X 44-538B　WKZDS-X 44-738A　WKZDS-X 44-738B　WKZDS-X 44-744A　WKZDS-X 44-744B

WKZDS-X 45-525A　WKZDS-X 45-525B　WKZDS-X 45-538A　　WKZDS-X 45-538B　WKZDS-X 45-732A　WKZDS-X 45-732B　WKZDS-X 45-744A　WKZDS-X 45-744B

WKZDS-X 55-725A　WKZDS-X 55-725B　WKZDS-X 55-738A　WKZDS-X 55-738B　WKZDS-X 55-744A　WKZDS-X 55-744B　WKZDS-X 55-750A　WKZDS-X 55-750B

WKZDS-X 66-532A　WKZDS-X 66-532B　WKZDS-X 66-738A　WKZDS-X 66-738B　WKZDS-X 66-744A　WKZDS-X 66-744B　WKZDS-X 66-750A　WKZDS-X 66-750B

WKZDS-X 77-532A　WKZDS-X 77-532B　WKZDS-X 77-744A　WKZDS-X 77-744B　WKZDS-X 77-750A　WKZDS-X 77-750B　WKZDS-X 77-950A　WKZDS-X 77-950B

WKZDS-X 88-732A　WKZDS-X 88-732B　WKZDS-X 88-744A　WKZDS-X 88-744B　WKZDS-X 88-750A　WKZDS-X 88-750B　WKZDS-X 88-950A　WKZDS-X 88-950B　WKZDS-X 88-955A　WKZDS-X 88-955B

WKZDS-X 99-538A　WKZDS-X 99-538B　WKZDS-X 99-750A　WKZDS-X 99-750B　WKZDS-X 99-955A　WKZDS-X 99-955B　WKZDS-X 99-960A　WKZDS-X 99-960B

WKZDS-X 11-738A　WKZDS-X 11-738B　WKZDS-X 11-750A　WKZDS-X 11-750B　WKZDS-X 11-950A　WKZDS-X 11-950B　WKZDS-X 11-955A　WKZDS-X 11-955B　WKZDS-X 11-965A　WKZDS-X 11-965B

小田原鋼材��

ＴＥＬ　０４６５−８３−５０４１

ＦＡＸ　０４６５−８３−５６１９（←見積依頼用紙あり）

見積依頼・注文はこちらから↑→　ｅ−ｍａｌｌ　k.odakou@future.ocn.ne.jp

見積依頼に記載する必要事項　　（形式は特にありませんので必要事項だけは記載して下さい。）

　　　　　↓

�A お客様の会社名　ご担当者名　（個人でも可）

�A 商品記号（形式記号）　　例　ＷＫＺＤＳ−Ｘ　44-５２５

�B 　数量　

�C 送り先（市町村まででも可　離島などの場合は詳細お願いします）

�D 　返信先　ＦＡＸ・メールアドレス　＊出来れば電話番号（携帯可）もお願いします

　

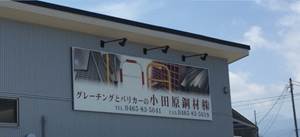

　2017年事務所　新設

注意事項（必ずお読みください）

返品・不良品等　

お客様の都合による返品は出来ません。（商品・数量・寸法等を間違えたなど）

不良品等は商品到着後３日以内にご連絡下さい。至急対応（交換）致します。商品到着後　必ず確認して下さい

返品送料等は弊社にて負担致しますが、必ず返品する前にご連絡下さい。（返品先が違う場合があります）

不良品でも使用した物は交換出来ません。必ず商品をご使用前にご確認下さい。

指定日より遅れる場合もあります。必ず余裕をみて発注お願い致します。尚、納期の遅れについて当社は一切責任持てません。

　当社で責任もてる物は商品だけです。特注品は特に十分余裕をみて発注下さい、当社トラックでの配送では無いため、ご了承ください。

　最安値ですが納期に余裕がないお客様はご遠慮下さい。出来れば早く欲しいお客様は当社にて出来る限り対応致します。

赤帽などのチャーター費用は当社では負担できませんので　工事の３日前には商品が到着し商品に問題がないか必ずご確認下さい。

配送・納期の遅れによる損害や人工代は当社では一切責任を負いませんのでご了承下さい。
