グレーチングの小田原鋼材（株）　片岡産業　　並目　ノンスリップ　ますぶた　ボルト固定　

　

　　小田原鋼材�梶@　　　→休業日とお知らせ←

ＴＥＬ　０４６５−８３−５０４１

ＦＡＸ　０４６５−８３−５６１９　←クリックすると見積依頼用のシートがあります（ご利用下さい。）

見積依頼・注文はこちらから↑→　ｅ−ｍａｌｌ　k.odakou@future.ocn.ne.jp

＊数量により値引きもありますのでまずはお見積り下さい

定価の４０％ＯＦＦ！（業者価格）　掛率60％

業社価格とは　金物屋・建材屋・土木関係・建設関係・設備関係などを意味します

ます穴寸法 長さ×幅 （mm）	適用荷重	グレーチング本体				四方4Ｌ受枠			総重量(kg)	価格（円/枚）
		型式記号 並目	寸法(mm)		重量（�s）	寸法（mm）		重量（�s）		本体	受枠	セット
			幅 ａ x長さ ｂ x 高さ ｈ			幅 A x長さ B x 高さ H
300×300	T-25	WZD-X(F) 33-750		400x400x50	10.1		420x420x56	10.1	20.2	16,300	15,100	31,400
	T-20	WZD-X(F) 33-744		400x400x44	8.3		420x420x50	9.4	17.7	13,300	14,700	28,000
	T-14・6	WZD-X(F) 33-738		400x400x38	7.3		420x420x44	8.8	16.1	11,700	14,500	26,200
	T-2	WZD-X(F) 33-725		400x400x25	5.1		417x417x29.5	5.4	10.5	11,500	12,700	24,200
350×350	T-25・20	WZD-X(F) 35-750		450x450x50	12.9		470x470x56	10.9	23.8	21,400	16,000	37,400
	T-14・6	WZD-X(F) 35-744		450x450x44	10.5		470x470x50	10.5	21.0	18,000	15,500	33,500
	T-2	WZD-X(F) 35-532		450x450x32	6.7		467x467x36.5	6.5	13.2	13,500	13,600	27,100
400×400	T-25	WZD-X(F) 44-955		500x500x55	18.1		520x520x61	12.7	30.8	23,400	17,200	40,600
	T-20	WZD-X(F) 44-750		500x502x50	15.2		520x520x56	12.2	27.4	22,100	16,900	39,000
	T-14・6	WZD-X(F) 44-744		500x502x44	12.3		520x520x50	11.5	23.8	18,700	16,400	35,100
	T-2	WZD-X(F) 44-732		500x502x32	9.1		517x517x36.5	7.3	16.4	17,100	14,300	31,400
450×450	T-25	WZD-X(F) 45-955			22.4		570x570x61	13.8	36.2	29,600	18,000	47,600
	T-20	WZD-X(F) 45-950		550x552x50	20.8		570x570x56	13.4	34.2	27,400	17,700	45,100
	T-14	WZD-X(F) 45-750		550x550x50	18.4		570x570x56	13.4	31.8	25,100	17,700	42,800
	T-6	WZD-X(F) 45-744		550x550x44	14.9		570x570x50	12.6	27.5	20,700	17,200	37,900
	T-2	WZD-X(F) 45-732		550x550x32	11.1		567x567x36.5	7.9	19.0	19,400	15,100	34,500
500×500	T-25	WZD-X(F) 55-960		600x600x60	27.4		620x620x66	15.6	43.0	34,600	19,400	54,000
	T-20	WZD-X(F) 55-955		600x600x55	25.9		620x620x61	15.0	40.9	31,800	18,900	50,700
	T-14・6	WZD-X(F) 55-750		600x601x50	21.2		620x620x56	14.5	35.7	30,000	18,600	48,600
	T-2	WZD-X(F) 55-738		600x601x38	15.0		620x620x44	12.7	27.7	21,900	17,600	39,500
600×600	T-25	WZD-X(F) 66-975		700x693x75	42.5		720x720x81	20.3	62.8	45,100	24,000	69,100
	T-20	WZD-X(F) 66-960		700x693x60	35.5		720x720x66	18.0	53.5	44,600	21,300	65,900
	T-14	WZD-X(F) 66-950		700x693x50	31.1		720x720x56	16.7	47.8	39,500	20,300	59,800
	T-6	WZD-X(F) 66-750		700x700x50	28.2		720x720x56	16.7	44.9	36,300	20,300	56,600
	T-2	WZD-X(F) 66-738		700x700x38	19.9		720x720x44	14.8	34.7	28,400	19,200	47,600
700×700	T-25・20	WZD-X(F) 77-975		800x800x75	55.8		820x820x81	23.1	78.9	59,200	26,300	85,500
	T-14・6	WZD-X(F) 77-955		800x800x55	43.9		820x820x61	19.6	63.5	53,700	22,600	76,300
	T-2	WZD-X(F) 77-744		800x799x44	29.2		820x820x50	18.0	47.2	38,100	21,400	59,500
800×800	T-25	WZD-X(F) 88-990		900x900x90	82.4		920x920x96	27.7	110.1	95,200	30,900	126,100
	T-20	WZD-X(F) 88-975		900x900x75	70.8		920x920x81	25.8	96.6	77,400	28,800	106,200
	T-14	WZD-X(F) 88-960		900x900x60	59.0		920x920x66	22.8	81.8	65,700	25,300	91,000
	T-6	WZD-X(F) 88-955		900x900x55	55.7		920x920x61	21.9	77.6	62,000	24,500	86,500
	T-2	WZD-X(F) 88-744		900x898x44	36.4		920x920x50	20.1	56.5	45,700	23,200	68,900
900×900	T-25・20	WZD-X(F) 99-990		1000x997x90	98.7		1020x1020x96	30.1	128.8	109,200	33,600	142,800
	T-14・6	WZD-X(F) 99-965		1000x997x65	74.3		1020x1020x71	26.4	100.7	84,500	28,300	112,800
	T-2	WZD-X(F) 99-750		1000x997x50	55.7		1020x1020x56	23.2	78.9	67,000	26,000	93,000
1000X1000	T-25	WZD-X(F) 11-9100		1100x(541+554)x100	137.7		1120x1120x106	39.8	177.5	154,400	43,600	198,000
	T-20	WZD-X(F) 11- 990		1100x(541+554)x 90	124.2		1120x1120x96	35.9	160.1	139,200	41,800	181,000
	T-14	WZD-X(F) 11- 975		1100x(541+554)x 75	106.9		1120x1120x81	32.1	139.0	124,900	39,100	164,000
	T-6	WZD-X(F) 11- 965		1100x(541+554)x 65	93.5		1120x1120x71	29.7	123.2	112,100	35,900	148,000
	T-2	WZD-X(F) 11- 750		1100x(535+560)x 50	69.1		1120x1120x56	26.3	95.4	81,700	33,200	114,900

＊規格外も作成可能です　ご相談下さい。

図面ダウンロード（ＰＤＦ）このページ下の方にあります　ご利用ください。

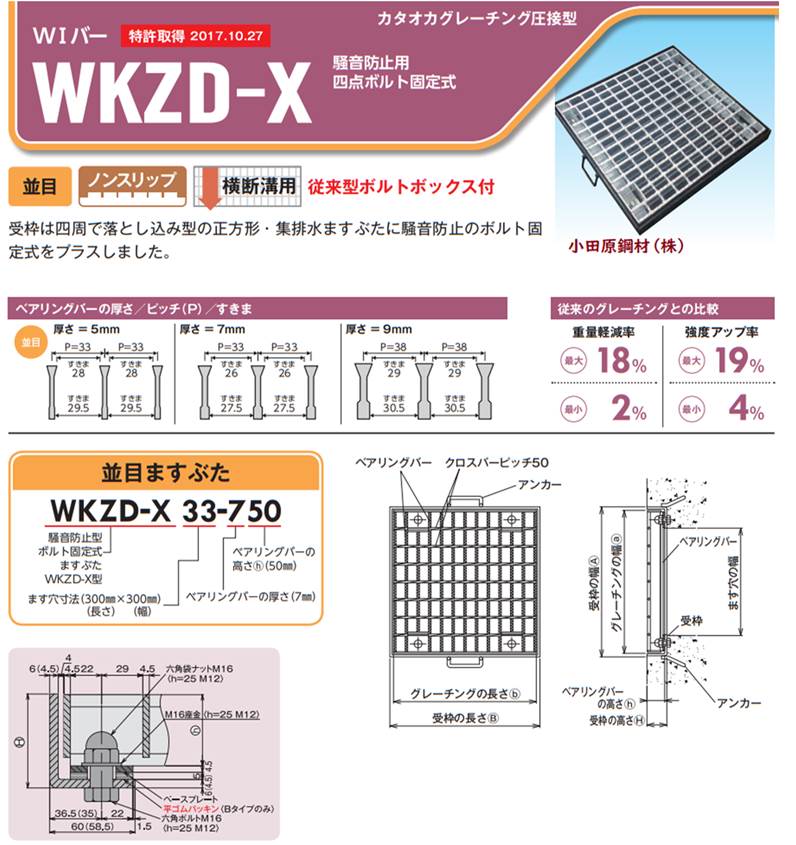

　通常ボルトタイプ（ＷＫＺＤ−Ｘ）

定価の４０％ＯＦＦ！（業者価格）　掛率60％

ます穴寸法 長さ×幅 （mm）	適用荷重	グレーチング本体				四方4Ｌ受枠			総重量(kg)	価格（円/枚）
		型式記号 並目	寸法(mm)		重量（�s）	寸法（mm）		重量（�s）		本体	受枠	セット
			幅 ａ x長さ ｂ x 高さ ｈ			幅 A x長さ B x 高さ H
300×300	T-25	WMD-X 33-750		400x400x50	9.5		420x420x56	8.4	17.9	11,400	9,000	20,400
	T-20	WMD-X 33-744		400x400x44	7.7		420x420x50	7.7	15.4	8,600	8,400	17,000
	T-14・6	WMD-X 33-738		400x400x38	6.7		420x420x44	7.3	14.0	7,400	7,800	15,200
	T-2	WMD-X 33-725		400x400x25	4.7		417x417x29.5	4.9	9.6	5,800	5,900	11,700
350×350	T-25・20	WMD-X 35-750		450x450x50	12.3		470x470x56	9.8	22.1	16,500	9,900	26,400
	T-14・6	WMD-X 35-744		450x450x44	9.8		470x470x50	9.1	18.9	13,100	9,400	22,500
	T-2	WMD-X 35-532		450x450x32	6.3		467x467x36.5	6.0	12.3	8,100	7,700	15,800
400×400	T-25	WMD-X 44-955		500x500x55	17.5		520x520x61	10.8	28.3	18,800	10,800	29,600
	T-20	WMD-X 44-750		500x502x50	14.6		520x520x56	10.5	25.1	17,400	10,600	28,000
	T-14・6	WMD-X 44-744		500x502x44	11.7		520x520x50	10.0	21.7	14,200	9,900	24,100
	T-2	WMD-X 44-732		500x502x32	8.8		517x517x36.5	6.6	15.4	10,800	9,100	19,900
450×450	T-25	WMD-X 45-955		550x552x55	21.8		570x570x61	11.9	33.7	24,400	12,200	36,600
	T-20	WMD-X 45-950		550x552x50	20.2		570x570x56	11.6	31.8	22,000	12,100	34,100
	T-14	WMD-X 45-750		550x550x50	17.8		570x570x56	11.6	29.4	19,700	12,100	31,800
	T-6	WMD-X 45-744		550x550x44	14.3		570x570x50	10.7	25.0	16,600	11,400	28,000
	T-2	WMD-X 45-732		550x550x32	10.7		567x567x36.5	7.3	18.0	12,100	10,200	22,300
500×500	T-25	WMD-X 55-960		600x600x60	26.7		620x620x66	14.1	40.8	29,200	13,800	43,000
	T-20	WMD-X 55-955		600x600x55	25.2		620x620x61	13.5	38.7	26,500	13,200	39,700
	T-14・6	WMD-X 55-750		600x601x50	20.6		620x620x56	13.1	33.7	24,900	12,700	37,600
	T-2	WMD-X 55-738		600x601x38	14.4		620x620x44	11.3	25.7	16,100	11,400	27,500
600×600	T-25	WMD-X 66-975		700x693x75	41.9		720x720x81	18.5	60.4	42,000	16,100	58,100
	T-20	WMD-X 66-960		700x693x60	34.8		720x720x66	16.5	51.3	38,900	16,000	54,900
	T-14	WMD-X 66-950		700x693x50	30.5		720x720x56	15.3	45.8	33,600	15,200	48,800
	T-6	WMD-X 66-750		700x700x50	27.6		720x720x56	15.3	42.9	30,800	15,200	46,000
	T-2	WMD-X 66-738		700x700x38	19.3		720x720x44	13.1	32.4	21,200	13,300	34,500
700×700	T-25・20	WMD-X 77-975		800x800x75	55.2		820x820x81	21.2	76.4	54,900	19,600	74,500
	T-14・6	WMD-X 77-955		800x800x55	43.3		820x820x61	18.9	62.2	47,200	18,100	65,300
	T-2	WMD-X 77-744		800x799x44	28.5		820x820x50	16.1	44.6	32,100	16,000	48,100
800×800	T-25	WMD-X 88-990		900x900x90	81.8		920x920x96	25.1	106.9	90,800	24,300	115,100
	T-20	WMD-X 88-975		900x900x75	70.2		920x920x81	23.2	93.4	66,000	22,100	88,100
	T-14	WMD-X 88-960		900x900x60	58.4		920x920x66	20.7	79.1	59,400	20,600	80,000
	T-6	WMD-X 88-955		900x900x55	55.1		920x920x61	19.8	74.9	56,600	19,400	76,000
	T-2	WMD-X 88-744		900x898x44	35.8		920x920x50	17.9	53.7	38,900	18,000	56,900
900×900	T-25・20	WMD-X 99-990		1000x997x90	98.1		1020x1020x96	27.8	125.9	105,600	26,200	131,800
	T-14・6	WMD-X 99-965		1000x997x65	73.7		1020x1020x71	23.8	97.5	73,000	22,600	95,600
	T-2	WMD-X 99-750		1000x997x50	55.1		1020x1020x56	21.3	76.4	60,800	20,800	81,600
1000×1000	T-25	WMD-X 11-9100		1100x(541+554)x100	136.7		1120x1120x106	33.7	170.4	147,500	30,500	178,000
	T-20	WMD-X 11- 990		1100x(541+554)x 90	122.9		1120x1120x96	31.0	153.9	129,400	29,600	159,000
	T-14	WMD-X 11- 975		1100x(541+554)x 75	105.7		1120x1120x81	28.7	134.4	101,500	26,800	128,300
	T-6	WMD-X 11- 965		1100x(541+554)x 65	92.3		1120x1120x71	26.7	119.0	96,700	25,300	122,000
	T-2	WMD-X 11- 750		1100x(535+560)x 50	67.9		1120x1120x56	23.8	91.7	73,800	22,600	96,400

送料設定　（見積もりにて詳細お知らせいたします）関東〜関西の目安にして下さい。

定価の合計　５万円以上は送料無料の地域あります　北海道・東北・九州・四国・沖縄・離島など別途見積もりにて

定価の合計　５万円未満は１式　2.500円(税抜)　他地域別途　　　送料・単価は見積回答が優先となります　御了承下さい

＊個人宅への配送は　指定日にて配送予定です　（不在の無いようお願い致します）

業者向け配送ですので個人宅で不在の場合　再配送となり別途配送料が必要な場合があります　ご了承下さい

　　テーパーボルトタイプ　図面ダウンロード（ＰＤＦ）　↓

· WZD-X(F) 33-725.pdf　WZD-X(F) 33-738.pdf　WZD-X(F) 33-744.pdf　WZD-X(F) 33-750.pdf

· WZD-X(F) 35-532.pdf　WZD-X(F) 35-744.pdf　WZD-X(F) 35-750.pdf

· WZD-X(F) 44-732.pdf　WZD-X(F) 44-744.pdf　WZD-X(F) 44-750.pdf　WZD-X(F) 44-955.pdf

· WZD-X(F) 45-732.pdf　WZD-X(F) 45-744.pdf　WZD-X(F) 45-750.pdf　WZD-X(F) 45-950.pdf　WZD-X(F) 45-955.pdf

· WZD-X(F) 55-738.pdf　WZD-X(F) 55-750.pdf　WZD-X(F) 55-955.pdf　WZD-X(F) 55-960.pdf

· WZD-X(F) 66-738.pdf　WZD-X(F) 66-750.pdf　WZD-X(F) 66-950.pdf　WZD-X(F) 66-960.pdf　WZD-X(F) 66-975.pdf

· WZD-X(F) 77-744.pdf　WZD-X(F) 77-955.pdf　WZD-X(F) 77-975.pdf

· WZD-X(F) 88-744.pdf　WZD-X(F) 88-955.pdf　WZD-X(F) 88-960.pdf　WZD-X(F) 88-975.pdf　WZD-X(F) 88-990.pdf

· WZD-X(F) 99-750.pdf　WZD-X(F) 99-965.pdf　WZD-X(F) 99-990.pdf

· WZD-X(F) 11-750.pdf　WZD-X(F) 11-965.pdf　WZD-X(F) 11-975.pdf　WZD-X(F) 11-990.pdf　WZD-X(F) 11-9100.pdf

　　通常ボルトタイプ　図面ダウンロード（ＰＤＦ）　↓

· WKZD-X 33-725A　WKZD-X 33-725B　WKZD-X 33-738A　WKZD-X 33-738B　WKZD-X 33-744A　WKZD-X 33-744B　WKZD-X 33-750A　WKZD-X 33-750B　

· WKZD-X 35-532A　WKZD-X 35-532B　WKZD-X 35-744A　WKZD-X 35-744B　WKZD-X 35-750A　WKZD-X 35-750B

· WKZD-X 44-732A　WKZD-X 44-732B　WKZD-X 44-744A　WKZD-X 44-744B　WKZD-X 44-750A　WKZD-X 44-750B　WKZD-X 44-955A　WKZD-X 44-955B　

· WKZD-X 45-732A　WKZD-X 45-732B　WKZD-X 45-744A　WKZD-X 45-744B　WKZD-X 45-750A　WKZD-X 45-750B　WKZD-X 45-950A　WKZD-X 45-950B　WKZD-X 45-955A　WKZD-X 45-955B

· WKZD-X 55-738A　WKZD-X 55-738B　WKZD-X 55-750A　WKZD-X 55-750B　WKZD-X 55-955A　WKZD-X 55-955B　WKZD-X 55-960A　WKZD-X 55-960B

· WKZD-X 66-738A　WKZD-X 66-738B　WKZD-X 66-750A　WKZD-X 66-750B　WKZD-X 66-950A　WKZD-X 66-950B　WKZD-X 66-960A　WKZD-X 66-960B　WKZD-X 66-975A　WKZD-X 66-975B

· WKZD-X 77-744A　WKZD-X 77-744B　WKZD-X 77-955A　WKZD-X 77-955B　WKZD-X 77-975A　WKZD-X 77-975B　

· WKZD-X 88-744A　WKZD-X 88-744B　WKZD-X 88-955A　WKZD-X 88-955B　WKZD-X 88-960A　WKZD-X 88-960B　WKZD-X 88-975A　WKZD-X 88-975B　WKZD-X 88-990A　WKZD-X 88-990B

· WKZD-X 99-750A　WKZD-X 99-750B　WKZD-X 99-965A　WKZD-X 99-965B　WKZD-X 99-990A　WKZD-X 99-990B

· WKZD-X 11-750A　WKZD-X 11-750B　WKZD-X 11-965A　WKZD-X 11-965B　WKZD-X 11-975A　WKZD-X 11-975B　WKZD-X 11-990A　WKZD-X 11-990B　WKZD-X 11-9100A　WKZD-X 11-9100B

小田原鋼材��

ＴＥＬ　０４６５−８３−５０４１

ＦＡＸ　０４６５−８３−５６１９（←見積依頼用紙あり）

見積依頼・注文はこちらから↑→　ｅ−ｍａｌｌ　k.odakou@future.ocn.ne.jp

見積依頼に記載する必要事項　　（形式は特にありませんので必要事項だけは記載して下さい。）

　　　　　↓

�A お客様の会社名　ご担当者名　（個人でも可）

�A 商品記号（形式記号）　　例　ＷＫＺＤ−Ｘ　35-532Ａ

�B 　数量　

�C 送り先（市町村まででも可　離島などの場合は詳細お願いします）

�D 　返信先　ＦＡＸ・メールアドレス　＊出来れば電話番号（携帯可）もお願いします

　

　2017年事務所　新設

注意事項（必ずお読みください）

返品・不良品等　

お客様の都合による返品は出来ません。（商品・数量・寸法等を間違えたなど）

不良品等は商品到着後３日以内にご連絡下さい。至急対応（交換）致します。商品到着後　必ず確認して下さい

返品送料等は弊社にて負担致しますが、必ず返品する前にご連絡下さい。（返品先が違う場合があります）

不良品でも使用した物は交換出来ません。必ず商品をご使用前にご確認下さい。

指定日より遅れる場合もあります。必ず余裕をみて発注お願い致します。尚、納期の遅れについて当社は一切責任持てません。

　当社で責任もてる物は商品だけです。特注品は特に十分余裕をみて発注下さい、当社トラックでの配送では無いため、ご了承ください。

　最安値ですが納期に余裕がないお客様はご遠慮下さい。出来れば早く欲しいお客様は当社にて出来る限り対応致します。

赤帽などのチャーター費用は当社では負担できませんので　工事の３日前には商品が到着し商品に問題がないか必ずご確認下さい。

配送・納期の遅れによる損害や人工代は当社では一切責任を負いませんのでご了承下さい。
