ステンレス　ＳＢＵシャックル

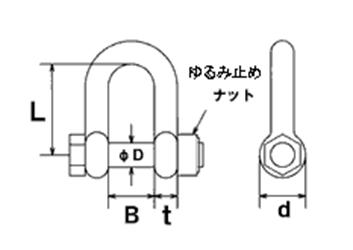

ゆるみ止めナット拡大



ＳＢＵシャックルは、通常のナットの代わりにゆるみ止めナットを使用しているため、今までのＳＢＭシッャクルの様にワリピンを使用していません。ゆるみにくく、更に施工しやすく、スッキリした外観になっています。

注・ねじ込み及びねじ戻し時に焼き付き・かじり等を生じるおそれがある場合には、潤滑剤をご使用下さい。

(mm)

ステンレス

　ＳＢＵシャックル























品番

D

L

B

d

t

捻径

Weight

使用荷重

使用荷重

SUS304

SUS316

当社価格

当社価格

(g)

(kgf)

(kN)

税込

税込

　

(参考値)

(参考値)

税込価格

本体価格

税込価格

本体価格

　

　

　

　

　

(円)/個

(円)/個

(円)/個

(円)/個

304

316

SBU-6

6

24

12

12

6

M-6

29

180

1.76

2,310

2,200

3,465

3,300

1,848

2,772

SBU-7

8

28

14

14

7

M-8

53

250

2.45

2,541

2,420

3,812

3,630

2,033

3,049

SBU-8

8

32

16

16

8

M-8

65

300

2.94

2,888

2,750

4,410

4,200

2,310

3,528

SBU-9

10

36

18

18

9

M-10

105

400

3.92

3,350

3,190

5,040

4,800

2,680

4,032

SBU-10

10

40

20

20

10

M-10

138

600

5.88

4,043

3,850

6,090

5,800

3,234

4,872

SBU-12

12

48

24

24

12

M-12

230

750

7.35

4,736

4,510

7,140

6,800

3,788

5,712

SBU-13

14

52

26

26

13

M-14

300

900

8.82

5,198

4,950

7,875

7,500

4,158

6,300

SBU-16

16

64

32

32

16

M-16

500

1500

14.7

9,450

9,000

14,175

13,500

7,560

11,340

SBU-19

20

76

38

38

19

M-20

990

2000

19.6

15,120

14,400

22,680

21,600

12,096

18,144

SBU-22

22

88

44

44

22

M-22

1350

2500

24.5

20,160

19,200

30,240

28,800

16,128

24,192

SBU-25

25

100

50

50

25

M-24

1940

3200

31.36

31,500

30,000

47,250

45,000

25,200

37,800

SBU-28

28

112

56

60

28

M-30

3080

4000

39.2

46,620

44,400

-

-

37,296

　

SBU-32

35

134

64

72

32

M-36

5080

5000

49

74,340

70,800

-

-

59,472
