  小田原鋼材

TEL 0465−83−5041

FAX 0465−83−5619 ←クリックすると見積依頼用のシートがあります(ご利用下さい。)

見積依頼・注文はこちらから↑→ e−mall k.odakou@future.ocn.ne.jp



*L=995以下のサイズ製作可能です ご相談下さい。  コーナー加工 切欠き アングルサイズ変更など 可能です

土木建築関係のお客様 定価の40%OFF!

一般の企業様や個人の方はご相談下さい。



 <例>クッション材付→QXHU-P-2019
カタログにない溝幅120 140 170 190 290 310 320 400 などご希望のサイズ製作可能です

ツバの大きさを変更して大きくする事も可能です   四方受つば付も製作できます。

土木建築関係のお客様 定価の40%OFF!

一般の企業様や個人の方はご相談下さい。

送料設定 (見積もりにて詳細お知らせいたします) 本州・九州・四国の目安にして下さい。

定価の合計 3万円以上は送料無料の地域あります 北海道・沖縄・離島など別途見積もりにて

定価の合計 3万円未満は1式 2.000(税抜)   送料・単価は見積回答が優先となります 御了承下さい





適用荷重

グレーチング

図面等

製品符号−呼称

T-14

QXHU1525

cad図面dxf図面DWG図面ご使用願い図

QXHU1825

cad図面dxf図面DWG図面ご使用願い図

QXHU2025

cad図面dxf図面DWG図面ご使用願い図

QXHU2425

cad図面dxf図面DWG図面ご使用願い図

QXHU3032

cad図面dxf図面DWG図面ご使用願い図

QXHU3638

cad図面dxf図面DWG図面ご使用願い図

QXHU4544

cad図面dxf図面DWG図面ご使用願い図

T-6

QXHU1519

cad図面dxf図面DWG図面ご使用願い図

QXHU1819

cad図面dxf図面DWG図面ご使用願い図

QXHU2025

cad図面dxf図面DWG図面ご使用願い図

QXHU2425

cad図面dxf図面DWG図面ご使用願い図

QXHU3032

cad図面dxf図面DWG図面ご使用願い図

QXHU3632

cad図面dxf図面DWG図面ご使用願い図

QXHU4538

cad図面dxf図面DWG図面ご使用願い図

T-2

QXHU1519

cad図面dxf図面DWG図面ご使用願い図

QXHU1819

cad図面dxf図面DWG図面ご使用願い図

QXHU2019

cad図面dxf図面DWG図面ご使用願い図

QXHU2419

cad図面dxf図面DWG図面ご使用願い図

QXHU3025

cad図面dxf図面DWG図面ご使用願い図

QXHU3625

cad図面dxf図面DWG図面ご使用願い図

QXHU4525

cad図面dxf図面DWG図面ご使用願い図

歩行用

QXHU1519

cad図面dxf図面DWG図面ご使用願い図

QXHU1819

cad図面dxf図面DWG図面ご使用願い図

QXHU2019

cad図面dxf図面DWG図面ご使用願い図

QXHU2419

cad図面dxf図面DWG図面ご使用願い図

QXHU3019

cad図面dxf図面DWG図面ご使用願い図

QXHU3619

cad図面dxf図面DWG図面ご使用願い図

QXHU4519

cad図面dxf図面DWG図面ご使用願い図

価格には消費税は含まれておりません。

クッション付価格

製品符号

長さ

QXHUP

L995997

価格には消費税は含まれておりません。



 寸法・質量表<単位:mm>

適用荷重

みぞ幅

呼称

A

a

b

h

メインバー

受つば
アングル

質量
(s/枚)

T-14

150

1525

210

140

995

25

DI-25

L40×40×5

13.2

180

1825

240

170

995

25

DI-25

L40×40×5

14.8

200

2025

260

190

995

25

DI-25

L40×40×5

15.6

240

2425

300

230

995

25

DI-25

L40×40×5

17.9

300

3032

360

290

995

32

DI-32

L40×40×5

25.1

360

3638

420

350

995

38

DI-38

L40×40×5

33.3

450

4544

528

440

995

44

DI-44

L50×50×6

48.0

T-6

150

1519

194

140

997

19

DFB3×19

L30×30×3

7.8

180

1819

224

170

997

19

DFB3×19

L30×30×3

9.0

200

2025

260

190

995

25

DI-25

L40×40×5

15.6

240

2425

300

230

995

25

DI-25

L40×40×5

17.9

300

3032

360

290

995

32

DI-32

L40×40×5

25.1

360

3632

420

350

995

32

DI-32

L40×40×5

29.3

450

4538

510

440

995

38

DI-38

L40×40×5

40.6

T-2

150

1519

194

140

997

19

DFB3×19

L30×30×3

7.8

180

1819

224

170

997

19

DFB3×19

L30×30×3

9.0

200

2019

244

190

997

19

DFB3×19

L30×30×3

9.6

240

2419

284

230

997

19

DFB3×19

L30×30×3

11.6

300

3025

360

290

995

25

DI-25

L40×40×5

21.0

360

3625

420

350

995

25

DI-25

L40×40×5

24.4

450

4525

510

440

995

25

DI-25

L40×40×5

29.3

歩行用

150

1519

194

140

997

19

DFB3×19

L30×30×3

7.8

180

1819

224

170

997

19

DFB3×19

L30×30×3

9.0

200

2019

244

190

997

19

DFB3×19

L30×30×3

9.6

240

2419

284

230

997

19

DFB3×19

L30×30×3

11.6

300

3019

344

290

997

19

DFB3×19

L30×30×3

13.4

360

3619

404

350

997

19

DFB3×19

L30×30×3

15.8

450

4519

494

440

997

19

DFB3×19

L30×30×3

19.2

呼称1519152518191825はクロスバーピッチが50mmとなります。



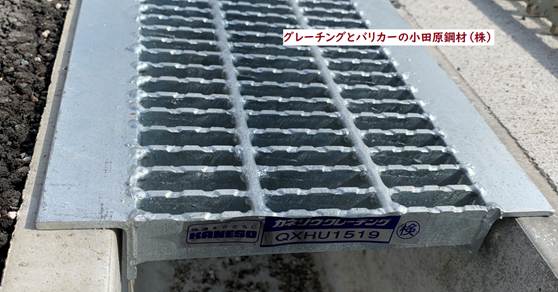

製品の特徴

JIS A 5372 推奨仕様E-1 U形側溝、推奨仕様E-2 上ぶた式U形側溝の本体に適用します。

U字溝用グレーチングの設置場所について

車両が走行することはまれで、走行することがあっても一時待避などで低速で走行するような、

車両が乗り入れる可能性のある場所にお使いいただけます。

建物内、建物敷地内、公園敷地内、車道以外で車両の乗り入れる可能性のある場所にお使いいただけます。

車両が頻繁に通行する場所や、フォークリフト等の特殊車両が通行する場所には適しません。



図面が必要な場合は見積もり依頼時にご連絡下さい

 送料設定 (見積もりにて詳細お知らせいたします) 本州・九州・四国の目安にして下さい。

定価の合計 3万円以上は送料無料の地域あります 北海道・沖縄・離島など別途見積もりにて

定価の合計 3万円未満は1式 2.000(税抜)   送料・単価は見積回答が優先となります 御了承下さい





小田原鋼材

TEL 0465−83−5041

FAX 0465−83−5619(←見積依頼用紙あり)

見積依頼・注文はこちらから e−mall k.odakou@future.ocn.ne.jp

見積依頼に記載する内容  (形式は特にありませんので必要事項だけは記載して下さい。)



@お客様の会社名 (個人の方は送り先詳細お願いします)

A商品記号(形式記号)

B数量

C送り先(市町村まででも可 離島などの場合は詳細お願いします)

D返信先 FAX・メールアドレス

 jim2017jim20171

 2017年事務所 新設



注意事項(必ずお読みください)

返品・不良品等

お客様の都合による返品は出来ません。(商品・数量・寸法等を間違えたなど)

不良品等は商品到着後3日以内にご連絡下さい。至急対応(交換)致します。商品到着後 必ず確認して下さい

返品送料等は弊社にて負担致しますが、必ず返品する前にご連絡下さい。(返品先が違う場合があります)

不良品でも使用した物は交換出来ません。必ず商品をご使用前にご確認下さい。

指定日より遅れる場合もあります。必ず余裕をみて発注お願い致します。尚、納期の遅れについて当社は一切責任持てません。

 当社で責任もてる物は商品だけです。特注品は特に十分余裕をみて発注下さい、当社トラックでの配送では無いため、ご了承ください。

 最安値ですが納期に余裕がないお客様はご遠慮下さい。出来れば早く欲しいお客様は当社にて出来る限り対応致します。

赤帽などのチャーター費用は当社では負担できませんので 工事の3日前には商品が到着し商品に問題がないか必ずご確認下さい。

配送・納期の遅れによる損害や人工代は当社では一切責任を負いませんのでご了承下さい。
