グレーチングの小田原鋼材（株）　石田鉄工　ＧＴＢＰＨ　みぞぶた　細目　　　

　

　小田原鋼材��　建材部　　→休業日とお知らせ←

ＴＥＬ　０４６５−８３−５０４１

ＦＡＸ　０４６５−８３−５６１９

見積依頼・注文はこちらから↑→　ｅ−ｍａｌｌ　k.odakou@future.ocn.ne.jp

＊数量により値引きもありますのでまずはお見積り下さい

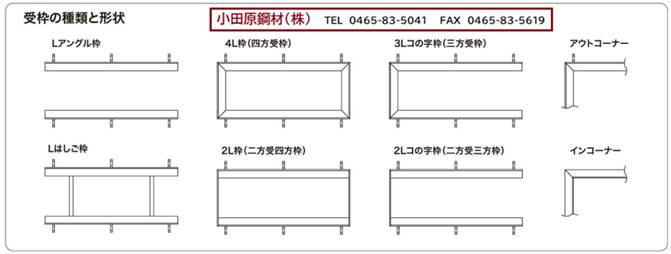

＊規格外のサイズも製作可能です　ご相談下さい。四方枠　三方枠　ハシゴ枠　コーナー加工もお任せください

　

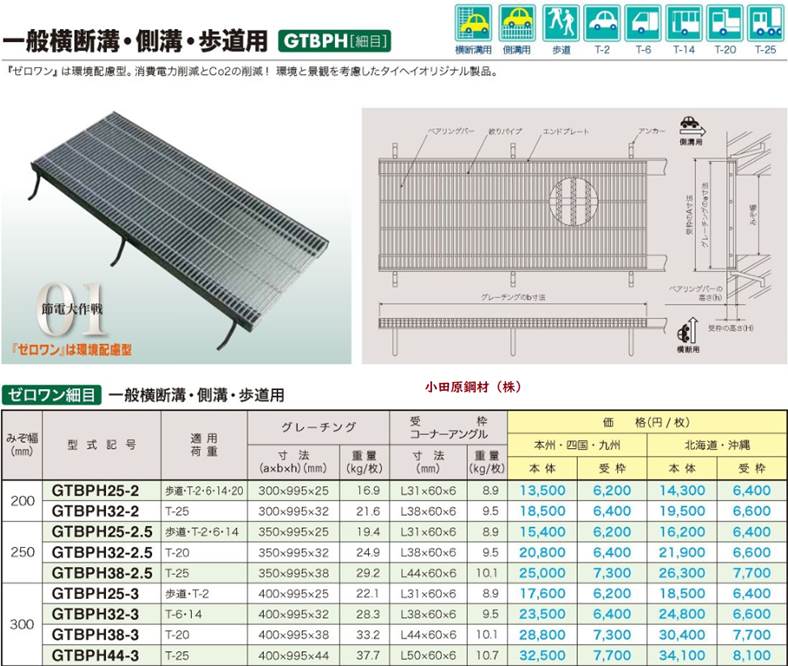

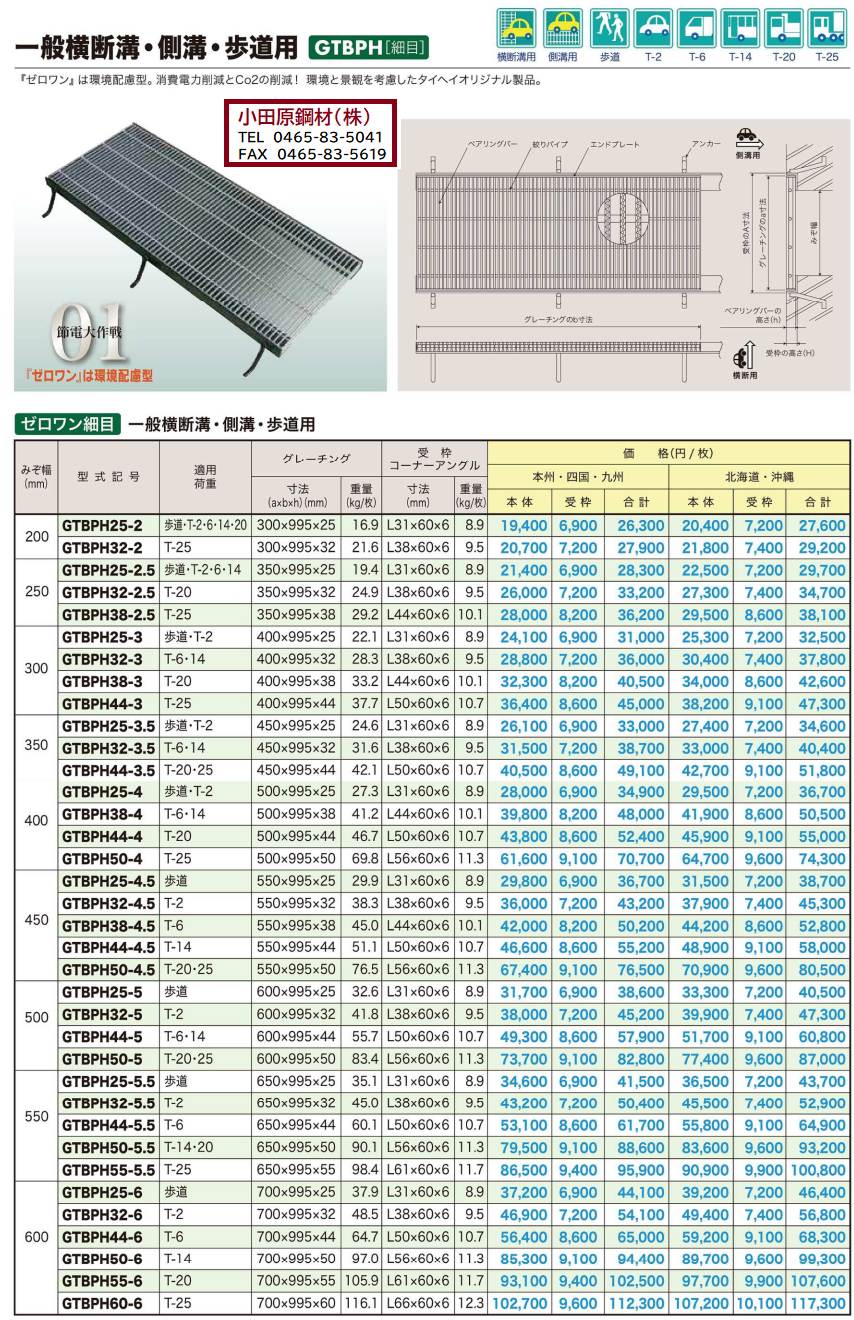

ＧＴＢＰＨ　（みぞぶた　細目　ノンスリップ）　

2023年現在　安すぎて価格を表示できません　（下記はカタログ定価です）

まずは見積にて　価格をご確認下さい　他メーカー同様に安いです

図面のダウンロードは以下より可能です　形式記号の所をクリックして下さい

細目　横断溝・歩道用（みぞぶた）　【P=15】

※各図面は型式記号や適用荷重をクリックすると表示されます

みぞ幅 (ｍｍ)	型　式　記　号	適　用 荷　重	グ　レ　ー　チ　ン　グ				受　　　　　　　　枠 コーナーアングル		価　　格(円／枚)
									本州・四国・九州		北海道・沖縄
			a寸法	ｂ寸法	ベアリング バー(ｈ)	重量 (ｋｇ/枚)	寸法 (mm)	重量 (ｋｇ/枚)	本　体	受　枠	本　体	受　枠
200	GTBPH 25-2	歩道	300	995	25	17.0	L31×60×6	8.9
		T-2
		T-6
		T-14
		T-20
	GTBPH 32-2	T-25	300	995	32	21.6	L38×60×6	9.5
250	GTBPH 25-2.5	歩道	350	995	25	19.5	L31×60×6	8.9
		T-2
		T-6
		T-14
	GTBPH 32-2.5	T-20	350	995	32	24.9	L38×60×6	9.5
	GTBPH 38-2.5	T-25	350	995	38	29.2	L44×60×6	10.1
300	GTBPH 25-3	歩道	400	995	25	22.3	L31×60×6	8.9
		T-2
	GTBPH 32-3	T-6	400	995	32	28.3	L38×60×6	9.5
		T-14
	GTBPH 38-3	T-20	400	995	32	28.3	L38×60×6	9.5
	GTBPH 44-3	T-25	400	995	44	37.7	L50×60×6	10.7

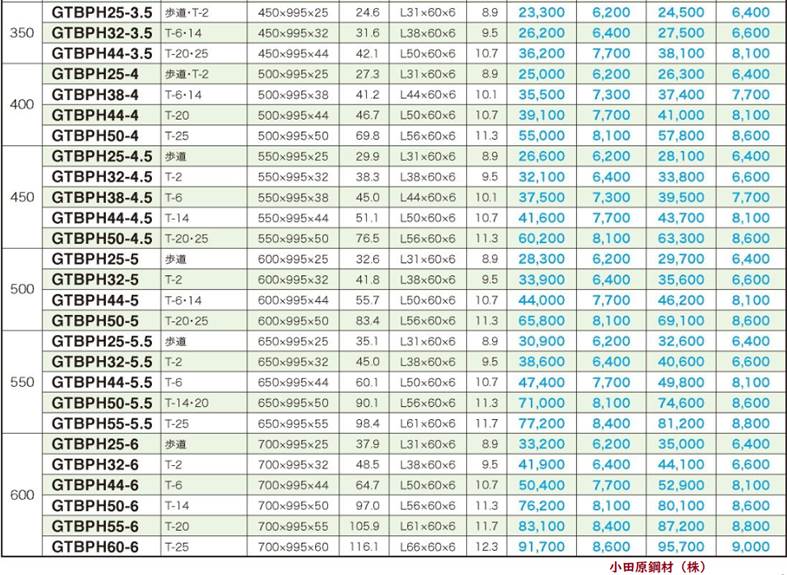

350	GTBPH 25-3.5	歩道	450	995	25	24.8	L31×60×6	8.9
		T-2
	GTBPH 32-3.5	T-6	450	995	32	31.6	L38×60×6	9.5
		T-14
	GTBPH 44-3.5	T-20	450	995	44	42.1	L50×60×6	10.7
		T-25
400	GTBPH 25-4	歩道	500	995	25	27.6	L31×60×6	8.9
		T-2
	GTBPH 38-4	T-6	500	995	38	41.2	L44×60×6	10.1
		T-14
	GTBPH 44-4	T-20	500	995	44	46.7	L50×60×6	10.7
	GTBPH 50-4	T-25	500	995	50	69.8	L56×60×6	11.3
450	GTBPH 25-4.5	歩道	550	995	25	30.2	L31×60×6	8.9
	GTBPH 32-4.5	T-2	550	995	32	38.3	L38×60×6	9.5
	GTBPH 38-4.5	T-6	550	995	38	45.0	L44×60×6	10.1
	GTBPH 44-4.5	T-14	550	995	44	51.1	L50×60×6	10.7
	GTBPH 50-4.5	T-20	550	995	50	76.5	L56×60×6	11.3
		T-25
500	GTBPH 25-5	歩道	600	995	25	32.9	L31×60×6	8.9
	GTBPH 32-5	T-2	600	995	32	41.8	L38×60×6	9.5
	GTBPH 44-5	T-6	600	995	44	55.7	L50×60×6	10.7
		T-14
	GTBPH 50-5	T-20	600	995	50	83.4	L56×60×6	11.3
		T-25
550	GTBPH 25-5.5	歩道	650	995	25	35.4	L31×60×6	8.9
	GTBPH 32-5.5	T-2	650	995	32	45.0	L38×60×6	9.5
	GTBPH 44-5.5	T-6	650	995	44	60.1	L50×60×6	10.7
	GTBPH 50-5.5	T-14	650	995	50	90.1	L56×60×6	11.3
		T-20
	GTBPH 55-5.5	T-25	650	995	55	98.4	L61×60×6	11.7
600	GTBPH 25-6	歩道	700	995	25	38.2	L31×60×6	8.9
	GTBPH 32-6	T-2	700	995	32	48.5	L38×60×6	9.5
	GTBPH 44-6	T-6	700	995	44	64.7	L50×60×6	10.7
	GTBPH 50-6	T-14	700	995	50	97.0	L56×60×6	11.3
	GTBPH 55-6	T-20	700	995	55	105.9	L61×60×6	11.7
	GTBPH 60-6	T-25	700	995	60	116.1	L66×60×6	12.3

細目　側溝用（みぞぶた）　【P=15】

※各図面は型式記号や適用荷重をクリックすると表示されます

みぞ幅 (ｍｍ)	型　式　記　号	適　用 荷　重	グ　レ　ー　チ　ン　グ				受　　　　　　　　枠 コーナーアングル		価　　格(円／枚)
									本州・四国・九州		北海道・沖縄
			a寸法	ｂ寸法	ベアリング バー(ｈ)	重量 (ｋｇ/枚)	寸法 (mm)	重量 (ｋｇ/枚)	本　体	受　枠	本　体	受　枠
200	GTBPH 25-2	T-2	300	995	25	17.0	L31×60×6	8.9
		T-6
		T-14
		T-20
	GTBPH 32-2	T-25	300	995	32	21.6	L38×60×6	9.5
250	GTBPH 25-2.5	T-2	350	995	25	19.5	L31×60×6	8.9
		T-6
		T-14
	GTBPH 32-2.5	T-20	350	995	32	24.9	L38×60×6	9.5
	GTBPH 38-2.5	T-25	350	995	38	29.2	L44×60×6	10.1
300	GTBPH 25-3	T-2	400	995	25	22.3	L31×60×6	8.9
	GTBPH 32-3	T-6	400	995	32	28.3	L38×60×6	9.5
		T-14
	GTBPH 38-3	T-20	400	995	38	33.2	L44×60×6	10.1
	GTBPH 44-3	T-25	400	995	44	37.7	L50×60×6	10.7
350	GTBPH 25-3.5	T-2	450	995	25	24.8	L31×60×6	8.9
	GTBPH 32-3.5	T-6	450	995	32	31.6	L38×60×6	9.5
		T-14
	GTBPH 44-3.5	T-20	450	995	44	42.1	L50×60×6	10.7
		T-25
400	GTBPH 25-4	T-2	500	995	25	27.6	L31×60×6	8.9
	GTBPH 38-4	T-6	500	995	38	41.2	L44×60×6	10.1
		T-14
	GTBPH 44-4	T-20	500	995	44	46.7	L50×60×6	10.7
	GTBPH 50-4	T-25	500	995	50	69.8	L56×60×6	11.3
450	GTBPH 32-4.5	T-2	550	995	32	38.3	L38×60×6	9.5
	GTBPH 38-4.5	T-6	550	995	38	45.0	L44×60×6	10.1
	GTBPH 44-4.5	T-14	550	995	44	51.1	L50×60×6	10.7
	GTBPH 50-4.5	T-20	500	995	50	76.5	L56×60×6	11.3
		T-25
500	GTBPH 32-5	T-2	650	995	32	41.8	L38×60×6	9.5
	GTBPH 44-5	T-6	600	995	44	55.7	L50×60×6	10.7
		T-14
	GTBPH 50-5	T-20	600	995	50	83.4	L56×60×6	11.3
		T-25
550	GTBPH 32-5.5	T-2	650	995	32	45.0	L38×60×6	9.5
	GTBPH 44-5.5	T-6	650	995	44	60.1	L50×60×6	10.7
	GTBPH 50-5.5	T-14	650	995	50	90.1	L56×60×6	11.3
		T-20
	GTBPH 55-5.5	T-25	650	995	55	98.4	L61×60×6	11.7
600	GTBPH 32-6	T-2	700	995	32	48.5	L38×60×6	9.5
	GTBPH 44-6	T-6	700	995	44	64.7	L50×60×6	10.7
	GTBPH 50-6	T-14	700	995	50	97.0	L56×60×6	11.3
	GTBPH 55-6	T-20	700	995	55	105.9	L61×60×6	11.7
	GTBPH 60-6	T-25	700	995	60	116.1	L66×60×6	12.3

Copyright (C) 2011 ISHIDA IRONWORK'S CO.,LTD.ALL Rigthts Reserved.

見積依頼に記載する必要事項　　（形式は特にありませんので必要事項だけは記載して下さい。）

　　　　　↓

�@ お客様の会社名　ご担当者名　（個人でも可）

�A 商品記号（形式記号）　　例　ＰＵＣ　２５−３０

�B 　数量　

�C 送り先（市町村まででも可　離島などの場合は詳細お願いします）

�D 　返信先　ＦＡＸ・メールアドレス　＊出来れば電話番号（携帯可）もお願いします

　

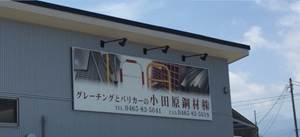

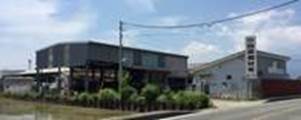

　2017年事務所　新設

注意事項（必ずお読みください）

返品・不良品等　

お客様の都合による返品は出来ません。（商品・数量・寸法等を間違えたなど）

不良品等は商品到着後３日以内にご連絡下さい。至急対応（交換）致します。商品到着後　必ず確認して下さい

返品送料等は弊社にて負担致しますが、必ず返品する前にご連絡下さい。（返品先が違う場合があります）

不良品でも使用した物は交換出来ません。必ず商品をご使用前にご確認下さい。

指定日より遅れる場合もあります。必ず余裕をみて発注お願い致します。尚、納期の遅れについて当社は一切責任持てません。

　当社で責任もてる物は商品だけです。特注品は特に十分余裕をみて発注下さい、当社トラックでの配送では無いため、ご了承ください。

　最安値ですが納期に余裕がないお客様はご遠慮下さい。出来れば早く欲しいお客様は当社にて出来る限り対応致します。

赤帽などのチャーター費用は当社では負担できませんので　工事の３日前には商品が到着し商品に問題がないか必ずご確認下さい。

配送・納期の遅れによる損害や人工代は当社では一切責任を負いませんのでご了承下さい。
