小田原鋼材 建材部

TEL 0465−83−5041

FAX 0465−83−5619

見積依頼・注文はこちらから e−mall k.odakou@future.ocn.ne.jp

SGメッキタイプはこちらから→ SGメッキ



*数量により値引きもありますのでまずはお見積り下さい

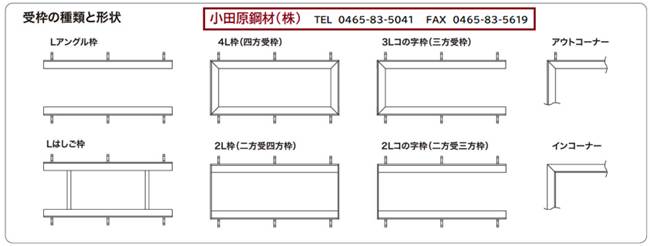

*規格外のサイズも製作可能です ご相談下さい。四方枠 三方枠 ハシゴ枠 コーナー加工もお任せください

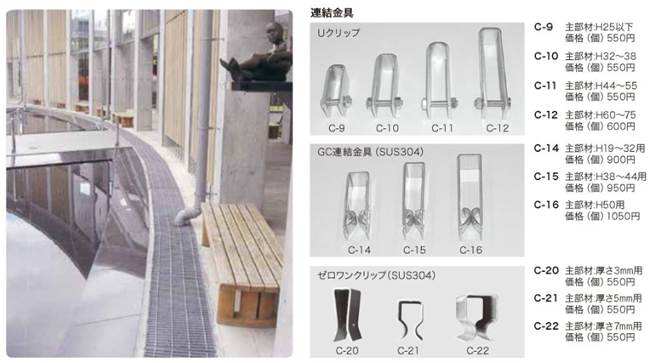

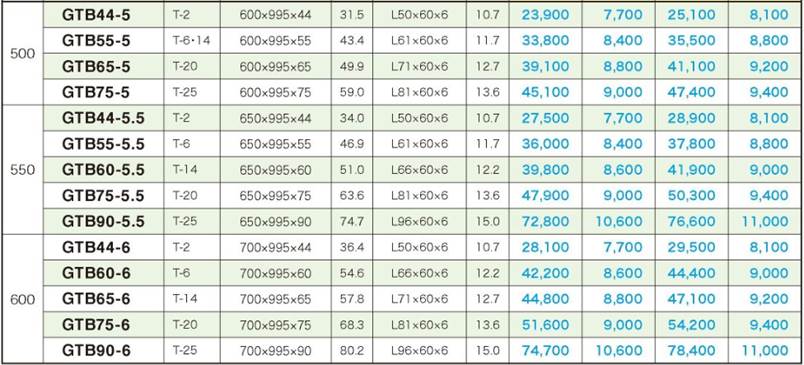

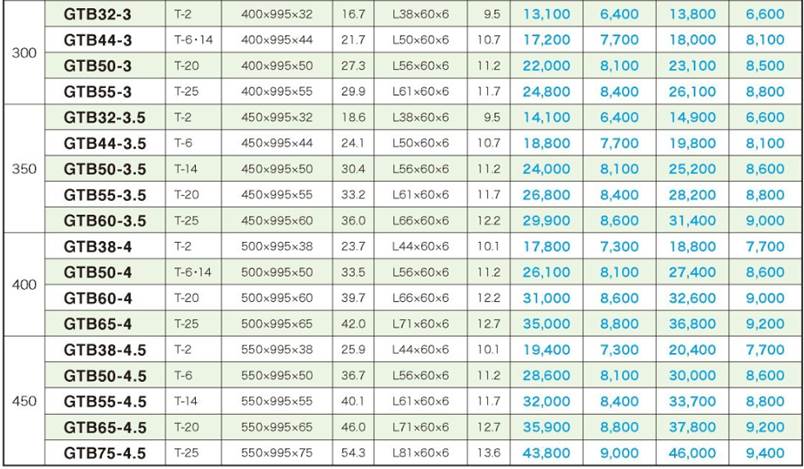

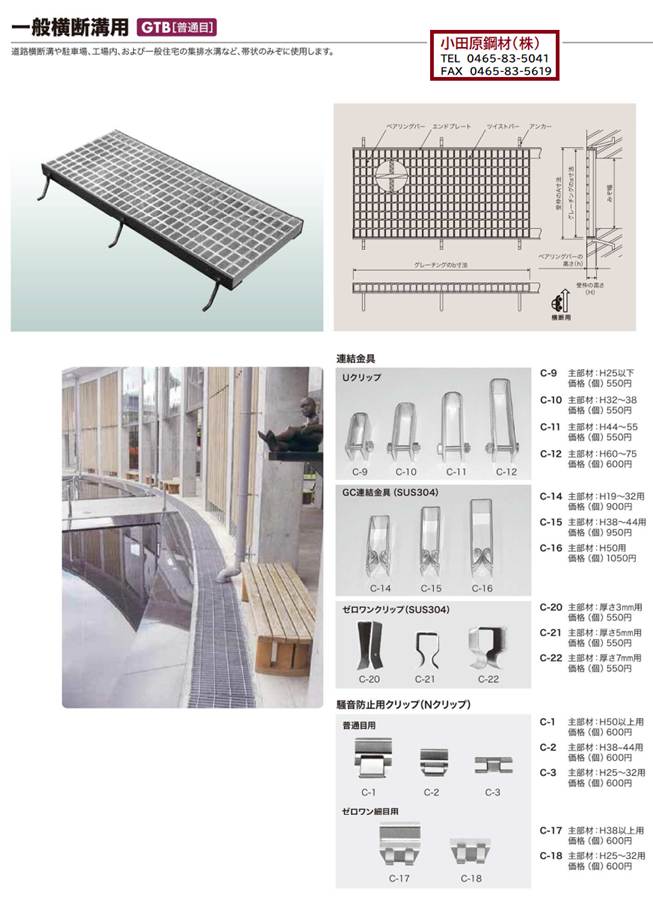

GTB (横断用)*車が通過する場所にご使用下さい

 定価の45%OFF!(業者価格)

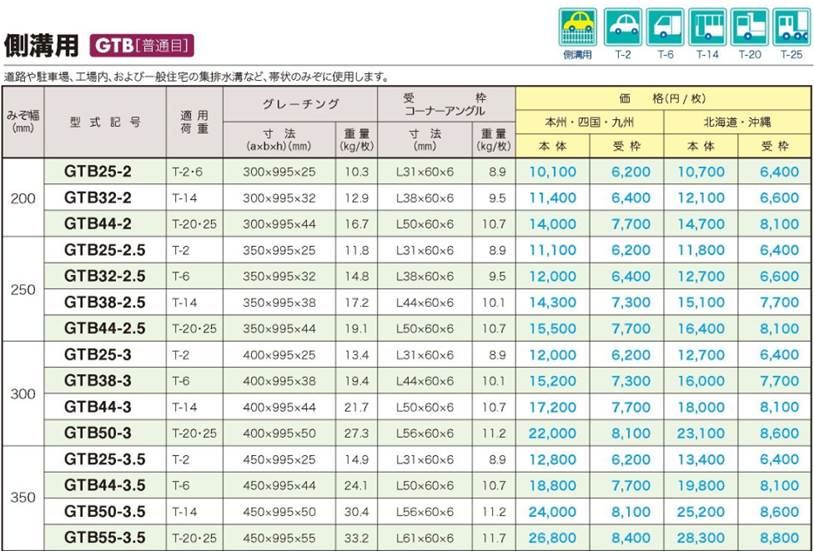

GTB (側溝用)*道路の脇でご使用下さい

定価の45%OFF!(業者価格)



図面のダウンロードは以下より可能です 形式記号の所をクリックして下さい

図面は型式記号をクリックすると表示されます

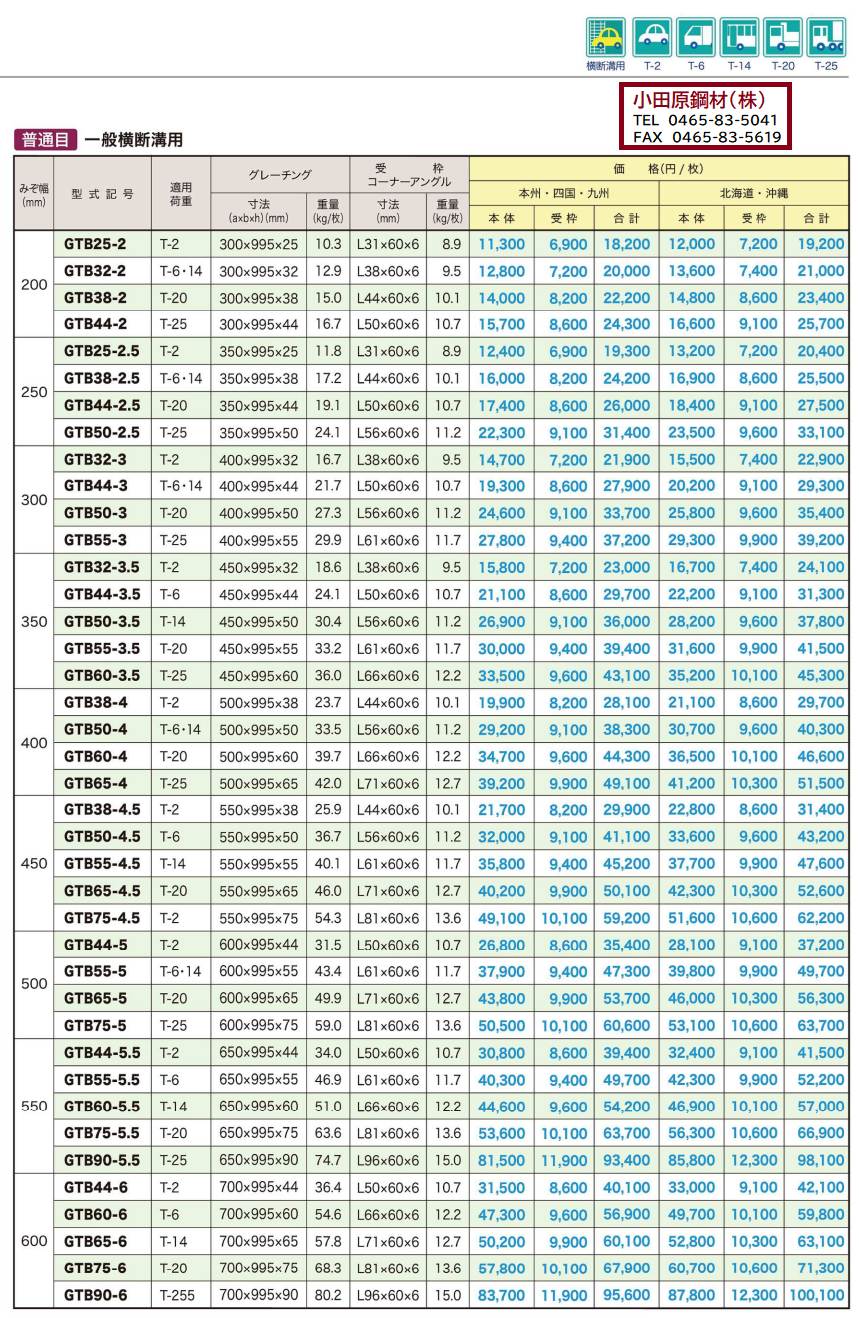

一般横断溝用(みぞぶた)ツイストピッチ50

ツイストビッチ100はこちら

みぞ幅
(
mm)

型 式 記 号

適 用
荷 重

グ レ ー チ ン グ

受        枠
コーナーアングル

価  格(円/枚)

本州・四国・九州

北海道・沖縄

a寸法

b寸法

ベアリング
バー()

重量
(
kg/)

寸法
(mm)

重量
(
kg/)

本 体

受 枠

本 体

受 枠

200

GTB 25-2

T-2

300

995

25

10.2

L31×60×6

8.9









GTB 32-2

T-6

300

995

32

12.8

L38×60×6

9.5









GTB 32-2

T-14

300

995

32

12.8

L38×60×6

9.5









GTB 38-2

T-20

300

995

38

14.9

L44×60×6

10.1









GTB 44-2

T-25

300

995

44

16.6

L50×60×6

10.7









250

GTB 25-2.5

T-2

350

995

25

11.7

L31×60×6

8.9









GTB 38-2.5

T-6

350

995

38

17.1

L44×60×6

10.1









GTB 38-2.5

T-14

350

995

38

17.1

L44×60×6

10.1









GTB 44-2.5

T-20

350

995

44

19.0

L50×60×6

10.7









GTB 50-2.5

T-25

350

995

50

24.0

L56×60×6

11.2









300

GTB 32-3

T-2

400

995

32

16.5

L38×60×6

9.5









GTB 44-3

T-6

400

995

44

21.5

L50×60×6

10.7









GTB 44-3

T-14

400

995

44

21.5

L50×60×6

10.7









GTB 50-3

T-20

400

995

50

27.1

L56×60×6

11.2









GTB 55-3

T-25

400

995

55

29.7

L61×60×6

11.7









350

GTB 32-3.5

T-2

450

995

32

18.4

L38×60×6

9.5









GTB 44-3.5

T-6

450

995

44

23.9

L50×60×6

10.7









GTB 50-3.5

T-14

450

995

50

30.2

L56×60×6

11.2









GTB 55-3.5

T-20

450

995

55

33.0

L61×60×6

11.7









GTB 60-3.5

T-25

450

995

60

35.8

L66×60×6

12.2









400

GTB 38-4

T-2

500

995

38

23.5

L44×60×6

10.1









GTB 50-4

T-6

500

995

50

33.3

L56×60×6

11.2









GTB 50-4

T-14

500

995

50

33.3

L56×60×6

11.2









GTB 60-4

T-20

500

995

60

39.5

L66×60×6

12.2









GTB 65-4

T-25

500

995

65

41.8

L71×60×6

12.7









450

GTB 38-4.5

T-2

550

995

38

25.7

L44×60×6

10.1









GTB 50-4.5

T-6

550

995

50

36.5

L56×60×6

11.2









GTB 55-4.5

T-14

550

995

55

39.9

L61×60×6

11.7









GTB 65-4.5

T-20

550

995

65

45.8

L71×60×6

12.7









GTB 75-4.5

T-25

550

995

75

54.3

L81×60×6

13.6









500

GTB 44-5

T-2

600

995

44

31.3

L50×60×6

10.7









GTB 55-5

T-6

600

995

55

43.2

L61×60×6

11.7









GTB 55-5

T-14

600

995

55

43.2

L61×60×6

11.7









GTB 65-5

T-20

600

995

65

49.7

L71×60×6

12.7









GTB 75-5

T-25

600

995

75

59.0

L81×60×6

13.6









550

GTB 44-5.5

T-2

650

995

44

33.7

L50×60×6

10.7









GTB 55-5.5

T-6

650

995

55

46.6

L61×60×6

11.7









GTB 60-5.5

T-14

650

995

60

50.7

L66×60×6

12.2









GTB 75-5.5

T-20

650

995

75

63.6

L81×60×6

13.6









GTB 90-5.5

T-25

650

995

90

74.7

L96×60×6

15.0









600

GTB 44-6

T-2

700

995

44

36.1

L50×60×6

10.7









GTB 60-6

T-6

700

995

60

54.3

L66×60×6

12.2









GTB 65-6

T-14

700

995

65

57.5

L71×60×6

12.7









GTB 75-6

T-20

700

995

75

68.3

L81×60×6

13.6









GTB 90-6

T-25

700

995

90

80.2

L96×60×6

15.0









650

GTB 65-6.5

T-14

750

995

65

61.5

L71×60×6

12.7









GTB 75-6.5

T-20

750

995

75

72.9

L81×60×6

13.6









700

GTB 75-7

T-14

800

995

75

77.5

L81×60×6

13.6









GTB 90-7

T-20

800

995

90

91.0

L96×60×6

15.0









750

GTB 75-7.5

T-14

850

995

75

82.2

L81×60×6

13.6









800

GTB 75-8

T-14

900

995

75

86.8

L81×60×6

13.6









850

GTB 75-8.5

T-14

950

995

75

91.4

L81×60×6

13.6










各図面は型式記号をクリックすると表示されます



一般側溝用(みぞぶた)ツイストピッチ50

ツイストビッチ100の図面はこちら

みぞ幅
(
mm)

型 式 記 号

適 用
荷 重

グ レ ー チ ン グ

受        枠
コーナーアングル

価  格(円/枚)

本州・四国・九州

北海道・沖縄

a寸法

b寸法

ベアリング
バー()

重量
(
kg/)

寸法
(mm)

重量
(
kg/)

本 体

受 枠

本 体

受 枠

200

GTB 25-2

T-2

300

995

25

10.2

L31×60×6

8.9









GTB 25-2

T-6

300

995

25

10.2

L31×60×6

8.9









GTB 32-2

T-14

300

995

32

12.8

L38×60×6

9.5









GTB 44-2

T-20

300

995

44

16.6

L50×60×6

10.7









GTB 44-2

T-25

300

995

44

16.6

L50×60×6

10.7









250

GTB 25-2.5

T-2

350

995

25

11.7

L31×60×6

8.9









GTB 32-2.5

T-6

350

995

32

14.7

L38×60×6

9.5









GTB 38-2.5

T-14

350

995

38

17.1

L44×60×6

10.1









GTB 44-2.5

T-20

350

995

44

19.0

L50×60×6

10.7









GTB 44-2.5

T-25

350

995

44

19.0

L50×60×6

10.7









300

GTB 25-3

T-2

400

995

25

13.2

L31×60×6

8.9









GTB 38-3

T-6

400

995

38

19.2

L44×60×6

10.1









GTB 44-3

T-14

400

995

44

21.5

L50×60×6

10.7









GTB 50-3

T-20

400

995

50

27.1

L56×60×6

11.2









GTB 50-3

T-25

400

995

50

27.1

L56×60×6

11.2









350

GTB 25-3.5

T-2

450

995

25

14.7

L31×60×6

8.9









GTB 44-3.5

T-6

450

995

44

23.9

L50×60×6

10.7









GTB 50-3.5

T-14

450

995

50

30.2

L56×60×6

11.2









GTB 55-3.5

T-20

450

995

50

33.0

L61×60×6

11.7









GTB 55-3.5

T-25

450

995

55

33.0

L61×60×6

11.7









400

GTB 32-4

T-2

500

995

32

20.2

L38×60×6

9.5









GTB 44-4

T-6

500

995

44

26.3

L50×60×6

10.7









GTB 50-4

T-14

500

995

50

33.3

L56×60×6

11.2









GTB 55-4

T-20

500

995

55

36.4

L61×60×6

11.7









GTB 65-4

T-25

500

995

65

41.8

L71×60×6

12.7









450

GTB 32-4.5

T-2

550

995

32

22.2

L38×60×6

9.8









GTB 50-4.5

T-6

550

995

50

36.5

L56×60×6

11.2









GTB 55-4.5

T-14

550

995

55

39.9

L61×60×6

11.7









GTB 65-4.5

T-20

550

995

65

45.8

L71×60×6

12.7









GTB 75-4.5

T-25

550

995

75

54.3

L81×60×6

13.6









500

GTB 32-5

T-2

600

995

32

24.0

L38×60×6

9.5









GTB 50-5

T-6

600

995

50

39.6

L56×60×6

11.2









GTB 60-5

T-14

600

995

60

47.0

L66×60×6

12.2









GTB 75-5

T-20

600

995

75

59.0

L81×60×6

13.6









550

GTB 32-5.5

T-2

650

995

32

25.8

L38×60×6

9.5









GTB 50-5.5

T-6

650

995

50

42.7

L56×60×6

11.2









GTB 65-5.5

T-14

650

995

65

53.6

L71×60×6

12.7









GTB 75-5.5

T-20

650

995

75

63.6

L81×60×6

13.6









600

GTB 38-6

T-2

700

995

38

32.1

L44×60×6

10.1









GTB 55-6

T-6

700

995

55

49.9

L61×60×6

11.7









GTB 75-6

T-14

700

995

75

68.3

L81×60×6

13.6









GTB 90-6

T-20

700

995

90

80.2

L96×60×6

15.0









650

GTB 75-6.5

T-14

750

995

75

72.9

L81×60×6

13.6









700

GTB 90-7

T-14

800

995

90

91.0

L96×60×6

15.0









750

GTB 90-7.5

T-14

850

995

90

96.5

L96×60×6

15.0

















見積依頼に記載する必要事項  (形式は特にありませんので必要事項だけは記載して下さい。)



@   お客様の会社名 ご担当者名 (個人でも可)

A   商品記号(形式記号)   PUC 25−30

B    数量

C   送り先(市町村まででも可 離島などの場合は詳細お願いします)

D    返信先 FAX・メールアドレス *出来れば電話番号(携帯可)もお願いします

 jim2017jim20171

 2017年事務所 新設



注意事項(必ずお読みください)

返品・不良品等

お客様の都合による返品は出来ません。(商品・数量・寸法等を間違えたなど)

不良品等は商品到着後3日以内にご連絡下さい。至急対応(交換)致します。商品到着後 必ず確認して下さい

返品送料等は弊社にて負担致しますが、必ず返品する前にご連絡下さい。(返品先が違う場合があります)

不良品でも使用した物は交換出来ません。必ず商品をご使用前にご確認下さい。

指定日より遅れる場合もあります。必ず余裕をみて発注お願い致します。尚、納期の遅れについて当社は一切責任持てません。

 当社で責任もてる物は商品だけです。特注品は特に十分余裕をみて発注下さい、当社トラックでの配送では無いため、ご了承ください。

 最安値ですが納期に余裕がないお客様はご遠慮下さい。出来れば早く欲しいお客様は当社にて出来る限り対応致します。

赤帽などのチャーター費用は当社では負担できませんので 工事の3日前には商品が到着し商品に問題がないか必ずご確認下さい。

配送・納期の遅れによる損害や人工代は当社では一切責任を負いませんのでご了承下さい。
